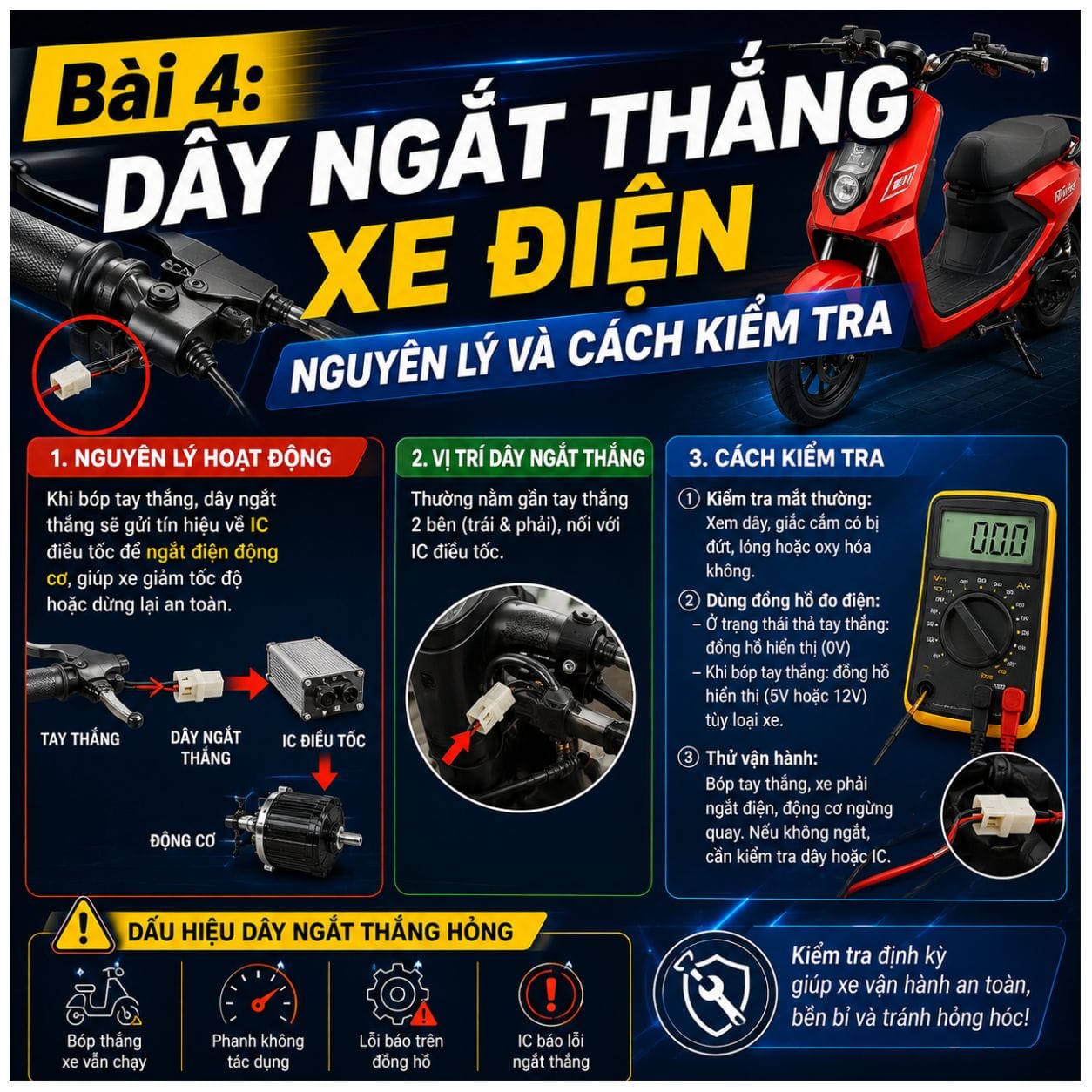

Dây ngắt thắng đưa tín hiệu phanh về controller. Nếu công tắc phanh, giắc nối hoặc đường tín hiệu bị giữ ở trạng thái đang phanh, xe vẫn lên điện nhưng vặn tay ga động cơ không chạy. Bài hướng dẫn kiểm tra mạch này trước, đừng thay controller khi chưa đo.
Dây ngắt thắng xe điện là một phần của mạch tín hiệu phanh gửi về controller để controller ngừng hoặc hạn chế truyền động khi người lái bóp phanh. Nếu công tắc phanh, giắc nối hoặc đường tín hiệu bị giữ ở trạng thái “đang phanh”, xe có thể vẫn lên điện nhưng vặn tay ga không làm động cơ chạy.
Trong Bài 4, bạn sẽ học cách nhìn lỗi này theo sơ đồ đơn giản:
Tay phanh → Công tắc/cảm biến phanh → Controller → Ngắt hoặc thay đổi điều khiển động cơ.
Nếu mới học sửa xe điện, hãy xem video trước để quan sát vị trí dây, công tắc và biểu hiện thực tế. Sau đó quay lại bài viết để hiểu phần nguyên lý và những giới hạn cần nhớ.
Bài 4 học những gì?
Sau bài này, người mới cần hiểu được bốn ý:
- Dây ngắt thắng có vai trò gì.
- Vì sao tín hiệu phanh có thể khiến xe có điện nhưng không nhận ga.
- Cách phân biệt nguyên lý chức năng với màu dây/cách đấu của một controller cụ thể.
- Khi nghi lỗi ngắt thắng, nên kiểm tra theo trình tự nào trước khi thay linh kiện.
Đây là phần tiếp nối trực tiếp của Bài 3.
Ở Bài 3, chúng ta đã có sơ đồ:
Nguồn → Controller → Động cơ
và:
Khóa điện + Tay ga + Cảm biến → Controller
Sang Bài 4, chúng ta thêm một tín hiệu mới:
Công tắc phanh → Controller
Khi tín hiệu phanh được kích hoạt, controller có thể ưu tiên trạng thái phanh thay vì yêu cầu từ tay ga, tùy thiết kế. Tài liệu Kelly, chẳng hạn, có brake-switch input riêng; một số dòng cho phép switch input được kích hoạt khi nối về Ground, trong khi dòng khác dùng tín hiệu switch 12V hoặc brake analog.
Phần 1: Dây ngắt thắng xe điện dùng để làm gì?
Hãy tưởng tượng bạn đang vặn ga nhưng đồng thời bóp phanh.
Nếu controller vẫn tiếp tục yêu cầu động cơ tạo lực kéo như bình thường, xe vừa muốn chạy vừa bị giữ lại bởi hệ thống phanh.
Vì vậy, nhiều hệ thống xe điện có brake switch/brake input để controller biết người lái đang phanh.
Ở mức nhập môn, có thể hiểu:
Không bóp phanh → tín hiệu phanh ở trạng thái bình thường → controller cho phép xử lý tín hiệu ga.
Bóp phanh → trạng thái brake input thay đổi → controller thực hiện chức năng phanh được cấu hình.
Tùy controller, phản ứng có thể là cắt truyền động hoặc kích hoạt một chức năng phanh điện/tái sinh được hỗ trợ. Kelly mô tả riêng chế độ “Brake Switch Regen”, trong đó tín hiệu brake switch có thể kích hoạt chế độ phanh tái sinh theo cấu hình controller.
Điều quan trọng là:
Tay phanh không trực tiếp “ngắt dây động cơ”.
Nó cung cấp một tín hiệu để controller thay đổi trạng thái điều khiển.
Phần 2: Vì sao xe có điện nhưng vặn ga không chạy?
Giả sử:
- Đồng hồ xe vẫn sáng.
- Nguồn vẫn có.
- Controller vẫn được cấp điện.
- Nhưng động cơ không phản ứng với tay ga.
Một trong những nhóm nguyên nhân cần nghĩ tới là controller đang nhận tín hiệu phanh liên tục.
Trường hợp này có thể liên quan đến:
- Công tắc tại tay phanh không trở về đúng trạng thái.
- Cơ cấu tay phanh bị kẹt.
- Giắc dây phanh có vấn đề.
- Dây tín hiệu bị chạm/chập theo cấu hình mạch.
- Nước, ẩm hoặc hư hỏng cơ học ảnh hưởng điểm nối.
- Controller hoặc mạch liên quan nhận sai trạng thái phanh.
Nhưng hãy nhớ:
Xe có điện mà không chạy không đồng nghĩa chắc chắn lỗi dây ngắt thắng.
Tay ga, nguồn cấp tay ga, khóa điện, Hall động cơ, dây pha, controller và nhiều phần khác cũng có thể tạo triệu chứng tương tự.
Bài 4 chỉ giúp bạn học cách khoanh vùng một nhánh nguyên nhân.
Phần 3: Nguyên lý “ngắt âm” trong video cần hiểu thế nào?
Trong video, người hướng dẫn minh họa một controller có đường ngắt phanh được kích hoạt theo cách liên quan tới mass/âm.
Đây là cấu hình có tồn tại trên controller.
Ví dụ, tài liệu Kelly KBS-X mô tả ba switch input mặc định, trong đó có brake switch, được kích hoạt bằng cách nối về Ground.
Nhưng không phải controller nào cũng giống vậy.
Một tài liệu Kelly KLS-N khác lại quy định brake-switch signal ở mức 12V, đồng thời controller này còn có ngõ Brake_AN riêng cho chức năng phanh analog/tái sinh.
Do đó, người mới không được học thuộc:
“Dây ngắt thắng lúc nào cũng là dây âm.”
Hoặc:
“Cứ cấp âm vào dây nào đó là xe sẽ ngắt ga.”
Nguyên tắc đúng hơn là:
Xác định loại controller → tìm đúng brake input → hiểu mức tín hiệu mà chân đó yêu cầu → sau đó mới đo.
Phần 4: Có nên nối âm trực tiếp vào dây 5V tay ga không?
Không nên coi đây là thao tác kiểm tra chung.
Transcript video mô tả việc đưa nguồn âm vào đường được cho là 5V của tay ga và cho rằng vì chỉ 5V nên không gây hỏng linh kiện.
Cách giải thích đó cần được điều chỉnh.
Nguồn 5V trên controller thường được dùng để cấp cho cảm biến hoặc thiết bị tín hiệu. Ví dụ, tài liệu Kelly KLS-N liệt kê riêng chân 5V Supply cho throttle và Hall, trong khi brake switch lại có chân riêng. Tài liệu cũng yêu cầu kiểm tra đúng kết nối 5V và GND của throttle trước khi cấp nguồn.
Vì vậy:
Không dùng thao tác chập 5V xuống mass như một phương pháp thử phổ thông nếu chưa có sơ đồ xác nhận.
Sai chân có thể gây lỗi, bảo vệ hoặc hư hỏng tùy thiết kế controller.
Người học cần tách hai khái niệm:
Brake input được kích hoạt bằng Ground
khác với
chập trực tiếp đường nguồn 5V của cảm biến xuống Ground.
Chúng không nên được hiểu là một.
Phần 5: Công tắc ở tay phanh hoạt động ra sao?
Ở dạng đơn giản nhất, tay phanh có thể tác động lên một công tắc.
Khi tay phanh ở vị trí nghỉ, công tắc nằm ở trạng thái thiết kế ban đầu.
Khi bóp tay phanh, trạng thái tiếp điểm thay đổi.
Controller đọc thay đổi này thông qua brake input.
Có thể hình dung:
Không bóp phanh
Tay phanh
↓
Công tắc ở trạng thái nghỉ
↓
Brake input bình thường
↓
Controller có thể nhận yêu cầu từ tay ga
Bóp phanh
Tay phanh
↓
Công tắc đổi trạng thái
↓
Brake input được kích hoạt
↓
Controller ưu tiên chức năng phanh/cắt truyền động theo cấu hình
Điều quan trọng không phải công tắc “cấp điện cho động cơ”, mà là nó thay đổi tín hiệu controller đang theo dõi.
Phần 6: Vì sao nhả phanh rồi mà xe vẫn không chạy?
Đây chính là tình huống Bài 4 muốn người học nhận biết.
Bạn đã nhả tay phanh, nhưng nếu controller vẫn nhìn thấy trạng thái “brake active”, thì logic điều khiển vẫn có thể coi xe đang phanh.
Hãy nghĩ theo chuỗi:
Tay phanh đã nhả chưa?
↓
Công tắc có trở về trạng thái nghỉ không?
↓
Giắc nối có bình thường không?
↓
Dây brake input có đang bị giữ ở trạng thái kích hoạt không?
↓
Controller có đọc đúng trạng thái không?
Như vậy, bạn không cần vội thay controller hay tay ga.
Bạn đang khoanh vùng bằng chức năng.
Phần 7: Sau khi đi mưa hoặc rửa xe, nên kiểm tra thế nào?
Nếu lỗi xuất hiện sau khi xe tiếp xúc với nước, hãy coi đó là một manh mối, không phải kết luận.
Bắt đầu bằng quan sát:
- Tay phanh có trả về hết hành trình không?
- Giắc phanh có dấu hiệu ẩm hoặc lỏng không?
- Dây có bị kéo căng, bóp hoặc hở không?
- Đầu nối có dấu hiệu oxy hóa hay bất thường không?
Sau đó mới thực hiện phép đo phù hợp.
Không nên:
Thấy xe vừa đi mưa không chạy → kết luận dây thắng chập → cắt dây.
Nếu bạn cắt hoặc bỏ chức năng ngắt phanh trước khi xác định lỗi, bạn có thể vừa không sửa được nguyên nhân vừa làm mất một chức năng an toàn của xe.
Phần 8: Kiểm tra công tắc phanh bằng đồng hồ như thế nào?
Kiến thức ở Bài 1 về đo thông mạch bắt đầu được sử dụng tại đây.
Nếu đã cách ly công tắc khỏi mạch và xác định đây là kiểu công tắc tiếp điểm phù hợp để kiểm tra continuity, người học có thể quan sát trạng thái công tắc ở hai vị trí:
Không bóp phanh.
Bóp phanh.
Mục tiêu là xem trạng thái tiếp điểm có thay đổi đúng hay không.
Tuy nhiên, không nên đo thông mạch khi mạch vẫn đang được cấp nguồn.
Và trước khi đặt que đo, phải biết:
- Đang kiểm tra hai dây nào.
- Hai dây đó thuộc công tắc hay mạch điện tử.
- Có cần ngắt nguồn/cách ly giắc hay không.
Như Bài 1 đã nhấn mạnh:
Biết mình đang đo gì trước khi đặt que đo.
Phần 9: Có thể rút giắc ngắt thắng để thử không?
Trong một số quy trình chẩn đoán, kỹ thuật viên có thể cách ly tín hiệu phanh để xác định nó có đang giữ controller ở trạng thái brake hay không.
Nhưng không thể đưa ra một quy tắc “cứ rút giắc phanh là xe sẽ chạy” cho mọi hệ thống.
Lý do là controller có thể sử dụng:
- Kiểu công tắc normally open.
- Kiểu normally closed.
- Low-level brake.
- High-level brake.
- Tín hiệu analog.
- Logic khác tùy thiết kế.
Tài liệu Kelly cho thấy ngay trong cùng một hãng đã tồn tại nhiều phương thức brake input khác nhau.
Vì vậy, trước khi thử cách ly:
xác định cấu hình trước.
Phần 10: Đèn hậu sáng liên tục và xe không chạy có phải lỗi ngắt thắng?
Đây là dấu hiệu video gợi ý người học chú ý.
Nếu xe có hệ thống mà tín hiệu phanh đồng thời liên quan tới đèn phanh và brake input, hiện tượng đèn phanh sáng liên tục cùng lúc xe không nhận ga có thể làm tăng nghi ngờ rằng hệ thống đang nhận trạng thái phanh.
Nhưng vẫn chưa đủ để khẳng định.
Đèn phanh có thể có mạch riêng hoặc cách điều khiển khác tùy xe.
Do đó, cách suy luận phù hợp là:
Đèn phanh bất thường + không nhận ga → kiểm tra nhánh công tắc/tín hiệu phanh sớm.
Không phải:
Đèn phanh sáng → chắc chắn dây ngắt thắng hỏng.
Đây là khác biệt giữa khoanh vùng lỗi và đoán lỗi.
Phần 11: Quy trình tư duy khi xe có điện nhưng không nhận ga
Người mới có thể dùng sơ đồ sau:
Bước 1: Xác nhận triệu chứng
Xe có thật sự được cấp nguồn và controller đã kích hoạt không?
Bước 2: Quan sát tay phanh
Hai tay phanh có trở về vị trí nghỉ bình thường không?
Bước 3: Quan sát đèn phanh nếu xe có
Đèn có sáng bất thường khi không bóp phanh không?
Bước 4: Xác định dây/giắc brake input
Không suy đoán chỉ bằng màu dây.
Bước 5: Kiểm tra trạng thái công tắc
Thực hiện phép đo phù hợp sau khi đã xác định đúng mạch.
Bước 6: Nếu nhánh phanh bình thường, chuyển sang nhánh khác
Tiếp tục kiểm tra tay ga, nguồn tín hiệu, Hall, động cơ hoặc controller tùy triệu chứng.
Đây là cách sửa có hệ thống.
Một triệu chứng → chia thành từng nhánh → kiểm tra → loại trừ.
Phần 12: Vì sao không nên bỏ luôn dây ngắt thắng?
Khi phát hiện nhánh phanh làm xe không chạy, một cách xử lý thiếu an toàn là bỏ hẳn chức năng này chỉ để xe chạy lại.
Không nên biến cách chữa tạm thành sửa chữa hoàn chỉnh.
Brake input tồn tại để controller phản ứng khi có yêu cầu phanh. Trên controller có regen, nó còn có thể tham gia kích hoạt chức năng phanh tái sinh theo cấu hình.
Nếu nguyên nhân là công tắc hỏng, giắc hỏng hoặc dây lỗi, hướng sửa hợp lý là xử lý đúng phần hỏng và khôi phục chức năng thiết kế, không phải loại bỏ chức năng mà chưa đánh giá hậu quả.
Phần 13: Low-level brake, high-level brake là gì?
Đây là phần nên biết sau khi xem video.
Low-level brake
Ở một số controller, brake switch được kích hoạt khi chân brake được kéo xuống GND/return.
Kelly KBS-X là một ví dụ có switch inputs được kích hoạt bằng kết nối Ground.
High-level brake
Một số controller lại yêu cầu một mức điện áp dương cụ thể tại brake input.
Trong tài liệu KLS-N, Kelly chỉ rõ brake switch sử dụng tín hiệu 12V trên chân tương ứng.
Brake analog
Ngoài công tắc ON/OFF, controller còn có thể nhận tín hiệu biến thiên.
Kelly, chẳng hạn, hỗ trợ một số cấu hình phanh tái sinh điều chỉnh bằng tín hiệu 0–5V.
Vì vậy, cụm từ “dây ngắt thắng” có thể mô tả chức năng, nhưng không cho bạn biết ngay mạch điện bên trong hoạt động theo kiểu nào.
Phần 14: Điều cần nhớ về màu dây
Giống Bài 3:
Không học sửa xe bằng màu dây.
Một controller có thể dùng màu A cho brake input, controller khác dùng màu B.
Xe đã sửa trước đó còn có thể:
- Thay giắc.
- Nối dây mới.
- Đổi controller.
- Thay tay phanh.
- Sử dụng bộ dây không còn nguyên bản.
Tài liệu KLS-N của Kelly thậm chí quy định từng chân, màu và chức năng riêng cho chính dòng sản phẩm đó, cho thấy màu dây là thuộc tính của một thiết kế cụ thể chứ không phải chuẩn phổ quát.
Hãy học:
Chức năng → sơ đồ → phép đo.
Màu dây chỉ giúp nhận diện sau khi đã có căn cứ.
Phần 15: Bài 4 chưa dạy bạn điều gì?
Sau bài này, bạn chưa nên tự đấu thử mọi brake input trên controller không rõ sơ đồ.
Bài chưa đi sâu vào:
- Cách xác định low brake trên controller không nhãn.
- Cách xác định high brake.
- Đo điện áp tín hiệu brake bằng đồng hồ.
- Công tắc phanh loại thường đóng/thường mở.
- Phanh tái sinh.
- Tín hiệu brake analog.
- Mạch đèn hậu và đèn phanh.
- Brake input trên controller thông minh.
- Lỗi bên trong controller.
Những phần này có thể học tiếp khi bạn đã chắc phần cơ bản.
Câu hỏi thường gặp sau Bài 4
Dây ngắt thắng xe điện là gì?
Đây là đường tín hiệu từ công tắc hoặc cảm biến phanh về controller, giúp controller nhận biết trạng thái phanh và thực hiện chức năng được thiết kế.
Dây ngắt thắng hỏng có làm xe không chạy không?
Có thể. Nếu controller liên tục nhận trạng thái phanh, nó có thể không đáp ứng tay ga hoặc chuyển sang chế độ phanh tùy cấu hình. Nhưng cần kiểm tra trước khi kết luận.
Xe có điện nhưng vặn ga không chạy có nên kiểm tra dây phanh không?
Có, đây là một nhánh nên kiểm tra, đặc biệt khi tay phanh không trả về bình thường hoặc đèn phanh có biểu hiện bất thường. Tuy nhiên, còn nhiều nguyên nhân khác cần loại trừ.
Dây ngắt thắng có phải luôn là dây âm không?
Không. Có controller dùng switch kích hoạt về GND, có controller sử dụng tín hiệu điện áp dương hoặc ngõ analog. Phải xác định theo controller cụ thể.
Có nên cấp âm vào dây 5V tay ga để thử ngắt thắng không?
Không nên sử dụng cách này như một quy trình chung. Brake input và nguồn 5V cảm biến có thể là những mạch riêng. Hãy xác định đúng sơ đồ/controller trước khi đấu thử.
Tại sao bóp phanh thì tay ga không hoạt động?
Trên hệ thống có brake cut-off, controller nhận tín hiệu phanh và ưu tiên chức năng phanh/cắt truyền động theo thiết kế thay vì tiếp tục đáp ứng yêu cầu ga.
Đèn phanh sáng liên tục có làm xe không chạy không?
Nếu đèn phanh và brake input cùng bị giữ bởi một lỗi ở công tắc hoặc mạch liên quan, hai triệu chứng có thể xuất hiện cùng lúc. Tuy nhiên, cấu hình từng xe khác nhau nên cần đo kiểm.
Có nên bỏ dây ngắt thắng để xe chạy lại?
Không nên coi đó là sửa chữa hoàn chỉnh. Cần xác định phần nào hỏng và khôi phục chức năng đúng theo thiết kế.
Ghi nhớ sau Bài 4
Sau khi xem video và đọc bài, hãy nhớ năm điều:
Một: công tắc phanh không trực tiếp cắt dây động cơ; nó gửi trạng thái về controller.
Hai: nếu controller luôn nhận trạng thái phanh, xe có thể có điện nhưng không đáp ứng tay ga.
Ba: không phải mọi dây ngắt thắng đều hoạt động bằng “âm”. Low-level, high-level và tín hiệu analog đều có thể tồn tại tùy controller.
Bốn: không chập thử nguồn 5V tay ga hoặc các dây tín hiệu khi chưa biết chức năng.
Năm: khi chẩn đoán, hãy kiểm tra từ công tắc → dây/giắc → brake input → sau đó mới chuyển sang các hệ thống khác.
Sơ đồ cần ghi nhớ của Bài 4 là:
Tay phanh
↓
Công tắc/cảm biến phanh
↓
Brake input của controller
↓
Controller thay đổi trạng thái điều khiển động cơ
Bài học quan trọng nhất không phải nhớ dây nào màu gì.
Đó là hiểu rằng khi một chiếc xe có nguồn nhưng không nhận ga, tín hiệu phanh là một trong những điều kiện có thể khóa quá trình truyền động.
Tại Xe Điện Thành Tùng, chúng tôi muốn người học hình thành cách sửa theo trình tự:
Nhìn triệu chứng → hiểu chức năng → khoanh vùng → đo kiểm → kết luận → sửa đúng phần lỗi.
Không cắt dây theo phỏng đoán.
Không thay controller khi chưa kiểm tra.
Và không biến cách đấu của một chiếc xe thành quy tắc cho mọi xe điện.
