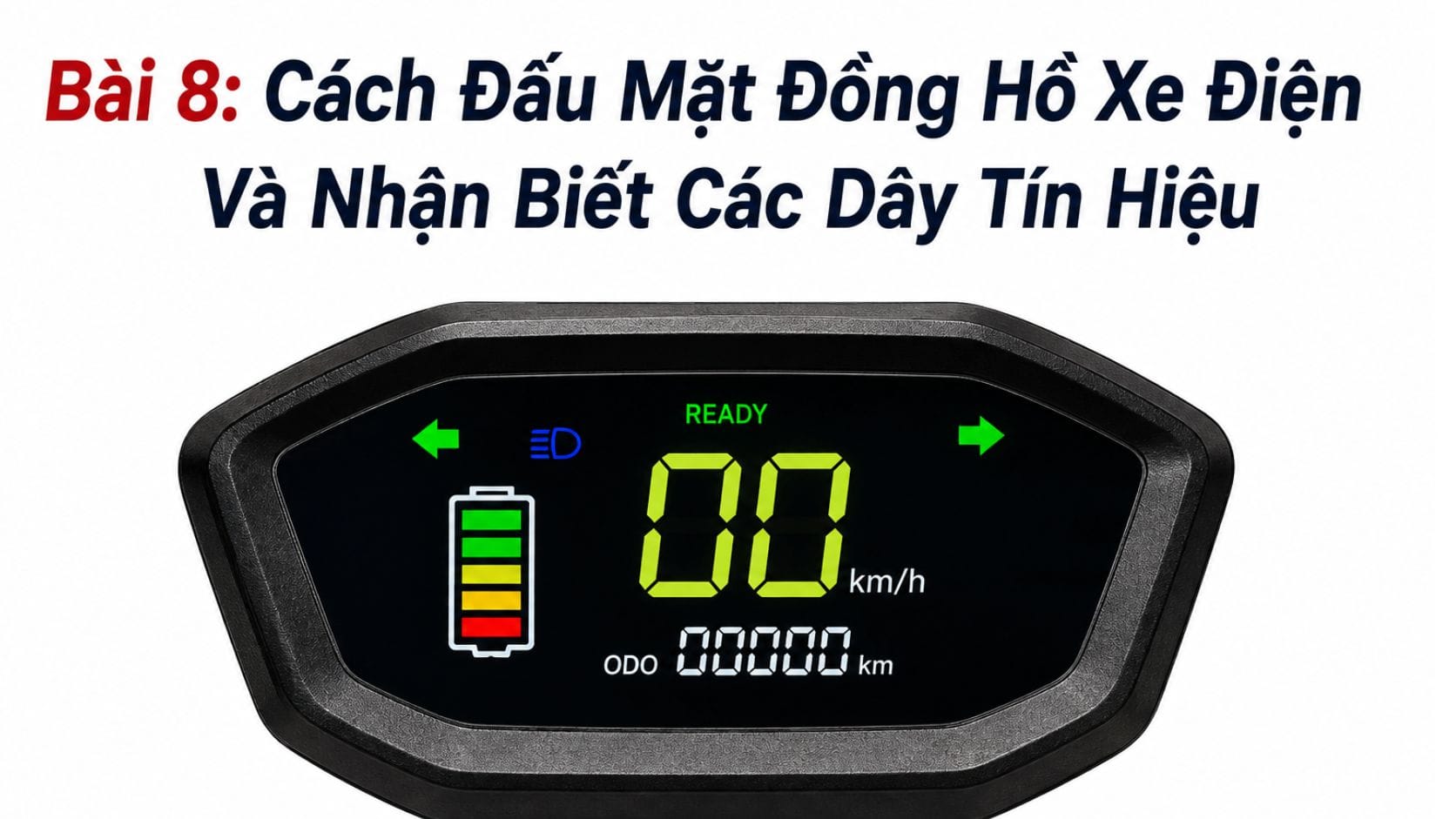

Bài này hướng dẫn đấu mặt đồng hồ xe điện: xác định nguồn trước, rồi kiểm tra từng chức năng như xi nhan, đèn pha, tốc độ. Đừng đấu thử theo màu dây, vì sơ đồ chân khác nhau theo từng đồng hồ và từng xe.
Mặt đồng hồ xe điện có thể nhận nguồn và nhiều tín hiệu khác nhau để hiển thị trạng thái xe, chẳng hạn mức nguồn, xi nhan, đèn pha hoặc tốc độ. Với loại đồng hồ dùng dây tín hiệu rời như trong video, người học nên xác định nguồn trước, sau đó kiểm tra từng chức năng. Không nên đấu thử dây dựa vào màu vì pinout thay đổi theo từng đồng hồ và từng xe.
Bài 8 là bước ghép những nội dung đã học ở các bài trước vào mặt hiển thị của xe.
Bạn đã biết nguồn điện, bộ đổi nguồn, xi nhan, đèn pha/cốt và controller hoạt động ở đâu. Bây giờ câu hỏi là:
Làm thế nào mặt đồng hồ biết xi nhan đang bật?
Làm thế nào nó biết đèn pha đang sáng?
Tốc độ được đưa lên màn hình bằng cách nào?
Video dưới đây giúp bạn quan sát một hệ thống cụ thể. Phần bài viết sẽ giúp bạn hiểu nguyên lý và biết giới hạn của cách đấu đó.
Bài 8 học những gì?
Sau bài này, bạn cần hiểu năm nhóm chức năng:
- Nguồn cấp cho mặt đồng hồ.
- Hiển thị mức nguồn hoặc vạch pin.
- Đèn báo xi nhan trái/phải.
- Đèn báo pha.
- Tín hiệu tốc độ.
Điểm quan trọng không phải nhớ:
đỏ – xanh – cam – xanh nhạt…
Mà phải hiểu:
Dây này đang mang nguồn hay tín hiệu gì, và mình kiểm tra nó bằng cách nào?
Phần 1: Mặt đồng hồ xe điện làm nhiệm vụ gì?
Mặt đồng hồ là nơi người lái nhận thông tin về trạng thái của xe.
Tùy thiết kế, màn hình có thể hiển thị:
- Trạng thái nguồn.
- Mức pin hoặc điện áp.
- Tốc độ.
- Xi nhan trái/phải.
- Đèn pha.
- Chế độ chạy.
- Quãng đường.
- Mã lỗi.
- Các thông tin khác.
Không phải mặt đồng hồ nào cũng có tất cả các chức năng trên.
Đặc biệt, có hai kiểu tư duy người mới cần phân biệt:
Kiểu tín hiệu rời
Mỗi chức năng có thể có một dây hoặc một nhóm dây riêng.
Ví dụ:
Xi nhan trái hoạt động → một dây báo trái có tín hiệu → biểu tượng trái sáng.
Kiểu giao tiếp dữ liệu
Controller hoặc module khác gửi dữ liệu tới display và màn hình tự xử lý thông tin.
Trong một dự án e-scooter sử dụng VESC, hệ thống gửi các dữ liệu như tốc độ và trạng thái đèn tới display bằng giao tiếp giữa các module, cho thấy không phải mọi màn hình đều có một “dây tốc độ” hoặc “dây đèn” độc lập.
Bài 8 đang học kiểu dây chức năng rời trong video.
Phần 2: Khi gặp một mặt đồng hồ chưa biết dây, tìm gì trước?
Tìm nguồn trước.
Đây cũng là trình tự được video nhấn mạnh.
Đừng bắt đầu bằng:
“Dây nào là báo pha?”
Hãy bắt đầu bằng:
“Đồng hồ cần nguồn gì để hoạt động?”
Cần xác định:
- Dây nguồn dương.
- Dây return/GND phù hợp.
- Điện áp cấp cho đồng hồ.
- Nguồn được lấy trước hay sau khóa.
- Có module hoặc dây kích hoạt riêng hay không.
Khi nguồn đúng và mặt đồng hồ đã hoạt động, các tín hiệu phụ mới có ý nghĩa để kiểm tra.
Phần 3: Vì sao thường lấy nguồn đồng hồ sau khóa?
Trong mô hình video, nguồn dương của đồng hồ được lấy sau khóa.
Sơ đồ có thể hình dung:
Nguồn
↓
Khóa điện
↓
Nguồn sau khóa
↓
Mặt đồng hồ
Khi tắt khóa, màn hình tắt.
Khi bật khóa, màn hình nhận nguồn và bắt đầu hiển thị.
Cách bố trí này khá dễ hiểu, nhưng không nên biến thành quy tắc:
“Mặt đồng hồ nào cũng nối thẳng dương sau khóa và âm chung.”
Một số xe có dashboard được điều khiển bởi module riêng hoặc trao đổi dữ liệu với controller. Vì vậy, trước khi thay đồng hồ khác loại, phải biết pinout và yêu cầu nguồn của chính thiết bị.
Phần 4: Vạch pin trên đồng hồ cho biết điều gì?
Trong video, sau khi cấp nguồn, mặt đồng hồ hiển thị vạch pin.
Người mới cần hiểu rằng vạch pin không nhất thiết là phép đo dung lượng chính xác.
Tùy thiết kế, đồng hồ có thể suy ra trạng thái pin từ:
- Điện áp.
- Dữ liệu controller.
- BMS.
- Thuật toán của hệ thống.
- Các nguồn dữ liệu khác.
Vì vậy, khi một đồng hồ hiển thị “đầy” hoặc “cạn”, không nên dùng riêng vạch đó để kết luận sức khỏe thực tế của bộ pin hoặc ắc quy.
Bài 2 đã cho thấy việc đánh giá nguồn cần nhiều thông tin hơn một giá trị hiển thị đơn lẻ.
Phần 5: Mặt đồng hồ biết xi nhan trái/phải bằng cách nào?
Ở kiểu mạch trong video, nhánh xi nhan đang chớp được đưa thêm tới dây báo tương ứng trên mặt đồng hồ.
Có thể hình dung:
Flasher
↓
Công tắc xi nhan
↙︎ ↘︎
Trái Phải
↓ ↓
Đèn trái Đèn phải
↓ ↓
Báo trái đồng hồ Báo phải đồng hồ
Như vậy, khi điện ở nhánh trái chớp, biểu tượng xi nhan trái trên đồng hồ cũng chớp theo.
Khi chuyển sang phải, nhánh còn lại nhận tín hiệu.
Đây là lý do kiến thức Bài 7 về bộ chớp và công tắc xi nhan rất quan trọng trước khi học mặt đồng hồ.
Phần 6: Nếu xi nhan ngoài xe chớp nhưng đồng hồ không báo thì kiểm tra đâu?
Đây là một ví dụ rất tốt về khoanh vùng lỗi.
Nếu:
Bóng xi nhan trái vẫn chớp bình thường
nhưng:
Biểu tượng trái trên đồng hồ không chớp
thì phần nguồn chính của mạch xi nhan và flasher đã có dấu hiệu đang hoạt động.
Lúc này có thể tập trung hơn vào:
- Dây báo từ nhánh xi nhan tới mặt đồng hồ.
- Giắc nối.
- Chân input của đồng hồ.
- Bản thân phần hiển thị.
Ngược lại, nếu cả bóng và biểu tượng đều không hoạt động, phạm vi kiểm tra phải mở rộng về công tắc, flasher hoặc nguồn.
Đây là tư duy chúng ta đang xây từ đầu chuỗi:
So sánh triệu chứng để thu hẹp vùng lỗi.
Phần 7: Đèn báo pha trên mặt đồng hồ lấy tín hiệu ở đâu?
Trong video, dây báo pha được nối với nhánh điện của đèn pha.
Khi pha được kích hoạt:
Nhánh high beam có tín hiệu
↓
Đèn pha sáng
và đồng thời:
Tín hiệu được đưa tới mặt đồng hồ
↓
Biểu tượng pha sáng
Đây là một cách thiết kế trực tiếp, dễ hiểu.
Nhưng không có nghĩa mặt đồng hồ nào cũng nhận điện trực tiếp từ đường high beam.
Trên hệ thống khác, trạng thái pha có thể được gửi qua module hoặc giao tiếp dữ liệu.
Vì vậy, nguyên lý cần nhớ là:
Mặt đồng hồ cần biết trạng thái pha.
Cách trạng thái đó đến màn hình phụ thuộc thiết kế.
Phần 8: Tín hiệu tốc độ trên mặt đồng hồ đến từ đâu?
Đây là phần cần thận trọng nhất trong transcript.
Video gọi một dây là dây công tơ mét và mô tả nó đi về controller để mặt đồng hồ hiển thị tốc độ.
Điều này có thể đúng với hệ thống đang minh họa.
Nhưng không nên kết luận:
“Mọi đồng hồ xe điện đều có một dây tốc độ đi xuống IC.”
Tốc độ có thể được xác định hoặc truyền bằng nhiều cách tùy hệ thống.
Một controller có thể biết tốc độ từ thông tin chuyển động của động cơ rồi gửi dữ liệu tới display. VESC Project, chẳng hạn, có ví dụ controller/application gửi trực tiếp thông tin speed tới display qua giao tiếp dữ liệu.
Do đó, khi thay mặt đồng hồ:
có cùng điện áp chưa chắc đã hiển thị tốc độ được.
Khả năng tương thích còn phụ thuộc kiểu tín hiệu hoặc giao thức mà hai thiết bị sử dụng.
Phần 9: Có thể tìm dây tốc độ bằng cách “thử dây còn lại” không?
Transcript gợi ý phương pháp loại trừ: sau khi xác định dây xi nhan và báo pha, dây còn lại có thể là tốc độ.
Cách này giúp hiểu thao tác trong bộ dây đang biết trước số chức năng.
Nhưng không nên biến thành phương pháp thử điện chung.
Nếu một dây chưa xác định:
- Có thể là tín hiệu tốc độ.
- Có thể là nguồn.
- Có thể là communication.
- Có thể là đầu vào chức năng khác.
- Có thể không được phép nhận 12V.
Vì vậy:
Không cấp 12V thử vào một dây chưa rõ chỉ vì nghĩ “nếu không sáng thì chắc là dây tốc độ”.
Cách an toàn hơn là:
Sơ đồ → ký hiệu → đo → xác nhận.
Nếu không có sơ đồ, cần xác định loại tín hiệu trước khi thử nối.
Phần 10: “Các dây còn lại đều là 12V nên không sợ cháy” có đúng không?
Không nên coi đây là quy tắc.
Đây là một trong những câu trong video cần chỉnh lại cho người mới.
Ngay trên một xe có thể tồn tại:
- Điện áp bộ pin.
- Nguồn 12V.
- Nguồn cảm biến 5V.
- Tín hiệu analog.
- Tín hiệu xung.
- Đường communication.
- GND/return.
Không thể nhìn một bó dây của mặt đồng hồ rồi giả định mọi dây chức năng còn lại đều chịu được 12V.
Một hệ thống hiện đại thậm chí có thể trao đổi dữ liệu giữa controller và display thay vì sử dụng các đường 12V chức năng riêng.
Vì vậy, người mới cần bỏ thói quen:
“Điện thấp thì đấu thử cũng không sao.”
Điện áp thấp vẫn có thể được đưa nhầm vào chân tín hiệu không được thiết kế để nhận mức đó.
Phần 11: Màu dây có giúp xác định chức năng không?
Màu dây có thể giúp bạn theo dõi một sơ đồ đã biết.
Nhưng không nên dùng để kết luận.
Trong video có các màu được mô tả như:
- Đỏ.
- Xanh/đen.
- Cam.
- Xanh nhạt.
- Xanh đậm.
Các màu này có giá trị với bộ đồng hồ đang được người hướng dẫn thao tác.
Xe khác hoàn toàn có thể bố trí khác.
Do đó, tiếp tục nguyên tắc từ Bài 3:
Đừng học màu dây. Hãy học chức năng dây.
Phần 12: Khi mặt đồng hồ không lên nguồn thì kiểm tra gì?
Bắt đầu từ phần cơ bản nhất.
Bước 1: Nguồn chính
Pin hoặc ắc quy có điện không?
Bước 2: Khóa điện
Sau khi bật khóa, có nguồn ở đường cấp cho đồng hồ theo thiết kế không?
Bước 3: Điện áp tại giắc
Đo đúng cặp nguồn và return của đồng hồ.
Bước 4: Giắc và dây
Có lỏng, đứt hoặc oxy hóa không?
Bước 5: Đồng hồ
Chỉ sau khi xác nhận đầu vào phù hợp mới tăng nghi ngờ bản thân dashboard.
Đừng thay màn hình chỉ vì nó tối.
Màn hình không sáng có thể đơn giản là không được cấp nguồn.
Phần 13: Đồng hồ lên nguồn nhưng không báo xi nhan
Có thể chia tiếp:
Xi nhan ngoài xe có hoạt động không?
Nếu không:
→ quay về Bài 7 để kiểm tra mạch xi nhan.
Nếu có:
→ kiểm tra tín hiệu báo về đồng hồ.
Tiếp:
Bên trái và phải đều không báo?
Hay:
chỉ một bên không báo?
Nếu chỉ một bên lỗi, vùng kiểm tra càng nhỏ.
Đây là cách liên kết các bài học thành một quy trình chẩn đoán thay vì học từng bài rời rạc.
Phần 14: Đồng hồ không báo pha thì sao?
Tương tự:
Đèn pha thực tế có sáng không?
Nếu đèn pha cũng không sáng:
→ kiểm tra mạch pha/cốt ở Bài 6.
Nếu đèn pha sáng bình thường nhưng biểu tượng không báo:
→ kiểm tra đường tín hiệu hoặc cách dashboard nhận trạng thái pha.
Không vội thay cả cụm công tắc.
Phần 15: Đồng hồ không hiển thị tốc độ nhưng xe vẫn chạy
Đây là trường hợp cần tách truyền động và hiển thị.
Nếu:
- Xe vẫn chạy.
- Tay ga bình thường.
- Động cơ hoạt động.
- Nhưng tốc độ không hiển thị.
thì không nên mặc định động cơ hoặc controller công suất đã hỏng.
Cần tìm hiểu:
- Tốc độ được lấy từ nguồn nào.
- Có dây speed signal riêng không.
- Có cảm biến riêng không.
- Controller có xuất tín hiệu đó không.
- Đồng hồ có tương thích không.
- Nếu sử dụng giao tiếp dữ liệu, kết nối có hoạt động không.
Hệ thống display hiện đại có thể nhận speed và nhiều trạng thái khác bằng communication, nên cách chẩn đoán phải dựa trên kiến trúc thực tế.
Phần 16: Có thể thay mặt đồng hồ khác chỉ cần cùng điện áp không?
Không nên.
Cùng điện áp nguồn mới chỉ giải quyết một điều kiện.
Còn phải xem:
- Pinout.
- Loại tín hiệu tốc độ.
- Tín hiệu pin.
- Xi nhan.
- Pha.
- Các chế độ chạy.
- Giao thức communication nếu có.
- Controller có tương thích hay không.
Hai đồng hồ cùng chạy điện áp tương tự nhưng dùng hệ thống tín hiệu khác nhau vẫn có thể không hoạt động đầy đủ khi đổi qua lại.
Phần 17: Sơ đồ Bài 8 cần ghi nhớ
Với loại đồng hồ dây rời như video, có thể hình dung:
Nguồn sau khóa
↓
Mặt đồng hồ
Sau đó các tín hiệu đi vào:
Xi nhan trái → báo trái
Xi nhan phải → báo phải
Đèn pha → báo pha
Tín hiệu tốc độ → hiển thị tốc độ
Đây là sơ đồ chức năng.
Không phải sơ đồ màu dây.
Trên hệ thống khác, nhiều tín hiệu này có thể được gói thành dữ liệu rồi gửi qua giao tiếp điện tử.
Phần 18: Bài 8 ghép với các bài trước như thế nào?
Đến đây chuỗi đã bắt đầu thành một hệ thống khá rõ:
Bài 1: Đồng hồ đo.
Bài 2: Ắc quy và nguồn.
Bài 3: Controller – tay ga – động cơ.
Bài 4: Tín hiệu phanh.
Bài 5: Bộ đổi nguồn.
Bài 6: Đèn và còi.
Bài 7: Xi nhan.
Bài 8: Mặt đồng hồ nhận và hiển thị các trạng thái.
Bạn có thể thấy một nguyên tắc xuyên suốt:
Mỗi bài chỉ giải quyết một module.
Sau đó các module được ghép lại.
Đó là cách học phù hợp hơn việc nhìn ngay một sơ đồ toàn xe với hàng chục dây rồi cố ghi nhớ tất cả.
Phần 19: Bài 8 chưa dạy những gì?
Sau bài này, bạn chưa nên tự thay hoặc đấu mọi loại dashboard trên thị trường.
Chúng ta chưa đi sâu vào:
- Giao thức giữa display và controller.
- UART.
- CAN.
- LIN.
- Màn hình thông minh.
- Mã lỗi.
- ODO.
- Trip.
- Cài đặt đường kính bánh.
- Tỷ số truyền.
- Hiệu chỉnh tốc độ.
- Dashboard tích hợp ECU.
- Sửa mạch điện tử bên trong đồng hồ.
Bài 8 chỉ xây nền:
Nguồn → tín hiệu → hiển thị.
Câu hỏi thường gặp về mặt đồng hồ xe điện
Mặt đồng hồ xe điện cần những dây gì?
Tùy thiết kế. Loại đơn giản có thể có nguồn và các đường chức năng riêng như báo xi nhan, báo pha hoặc tốc độ. Loại khác có thể trao đổi nhiều dữ liệu với controller qua giao tiếp điện tử.
Tại sao bật khóa mà đồng hồ không sáng?
Có thể do không có nguồn, khóa điện, dây/giắc, return/GND hoặc bản thân đồng hồ. Cần kiểm tra đầu vào trước khi kết luận màn hình hỏng.
Xi nhan vẫn chớp nhưng đồng hồ không báo thì sao?
Nếu xi nhan ngoài xe vẫn hoạt động, hãy kiểm tra đường tín hiệu từ nhánh xi nhan tới dashboard hoặc phần hiển thị tương ứng.
Đèn pha sáng nhưng biểu tượng pha không sáng có phải đồng hồ hỏng?
Chưa chắc. Có thể đường tín hiệu báo pha hoặc đầu nối có vấn đề. Cần xác định cách dashboard nhận trạng thái pha trước.
Dây tốc độ có phải luôn đi từ IC lên đồng hồ?
Không. Một số hệ thống có tín hiệu speed riêng, trong khi hệ thống khác gửi tốc độ qua giao tiếp dữ liệu giữa controller và display.
Có thể tìm dây đồng hồ bằng cách cấp thử 12V không?
Không nên. Dây chưa xác định có thể là nguồn, tín hiệu hoặc communication và không nhất thiết chịu được 12V.
Màu cam có phải luôn là xi nhan trái hoặc phải không?
Không. Màu dây không phải pinout chung giữa các hãng và các mẫu xe.
Đồng hồ cùng điện áp có thay cho nhau được không?
Chưa chắc. Ngoài nguồn còn phải tương thích pinout, các loại tín hiệu và giao thức giao tiếp nếu có.
Ghi nhớ sau Bài 8
Sau video này, hãy nhớ sáu điều:
Một: gặp mặt đồng hồ chưa biết, xác định nguồn đúng trước.
Hai: báo xi nhan, báo pha và tốc độ là các chức năng khác nhau.
Ba: với loại đồng hồ dây rời, mỗi trạng thái có thể được đưa vào màn hình bằng đường tín hiệu riêng.
Bốn: không phải hệ thống nào cũng dùng dây rời; màn hình hiện đại có thể nhận dữ liệu từ controller.
Năm: không cấp thử 12V vào dây chưa biết chức năng.
Sáu: màu dây chỉ để tham khảo trên bộ dây đã xác định.
Sơ đồ cần nhớ không phải:
đỏ → cam → xanh → xanh nhạt.
Mà là:
Nguồn → mặt đồng hồ
và:
Tín hiệu chức năng → phần hiển thị tương ứng.
Đây là bước chuyển quan trọng trong cách học sửa điện xe.
Tại Xe Điện Thành Tùng, mục tiêu không phải giúp người học nhớ được một bộ dây cụ thể.
Chúng tôi muốn bạn gặp một bộ dây khác vẫn có thể tự hỏi:
Nguồn ở đâu?
Tín hiệu nào đang vào?
Tín hiệu đó đến từ hệ thống nào?
Tôi đo bằng cách nào để xác nhận?
Khi trả lời được bốn câu hỏi này, bạn đang bắt đầu sửa xe dựa trên nguyên lý và chẩn đoán, thay vì dựa trên trí nhớ màu dây.
