Xe điện chạy được nhờ chuỗi nguồn điện, khóa điện, controller, tay ga và động cơ; với động cơ có cảm biến Hall, controller còn dùng tín hiệu vị trí rotor để cấp điện cho các pha. Học nguyên lý trước, rồi xác định hệ thống, đo kiểm và phân tích, sau đó mới sửa.
Để một xe đạp điện hoặc xe máy điện có thể tạo lực kéo, người mới trước hết cần hiểu mối quan hệ giữa nguồn điện, controller/IC, khóa điện, tay ga và động cơ. Với hệ thống động cơ BLDC có cảm biến Hall, controller còn sử dụng tín hiệu vị trí rotor để điều khiển quá trình cấp điện cho các pha động cơ.
Bài 3 chưa đi vào đèn, còi, xi nhan hay toàn bộ dây chức năng trên controller. Mục tiêu là thu gọn hệ thống về những thành phần cốt lõi liên quan trực tiếp đến việc xe có chạy hay không.
Nếu bạn mới học, hãy xem video một lượt từ đầu đến cuối trước. Sau đó dùng phần nội dung bên dưới để hệ thống lại sơ đồ và hiểu rõ từng khối.
Bài 3 học những gì?
Bài này tập trung vào một câu hỏi:
Điều kiện cơ bản nào giúp hệ thống truyền động điện hoạt động?
Để trả lời, chúng ta sẽ nhìn vào sáu thành phần:
| Thành phần | Vai trò cần hiểu ở Bài 3 |
|---|---|
| Nguồn điện | Cung cấp năng lượng cho hệ thống |
| Controller/IC | Điều khiển việc cấp điện cho động cơ |
| Khóa điện | Cho phép hệ thống điều khiển được kích hoạt theo cấu hình xe |
| Tay ga | Gửi tín hiệu yêu cầu tăng/giảm mô-men hoặc tốc độ |
| Động cơ | Chuyển năng lượng điện thành chuyển động |
| Cảm biến Hall | Cung cấp thông tin vị trí rotor trên hệ thống dùng Hall |
Nếu hiểu được mối quan hệ này, khi gặp tình trạng xe không chạy, bạn đã có một khung ban đầu để khoanh vùng.
Đây quan trọng hơn việc cố nhớ hàng chục dây đang thừa trên một controller.

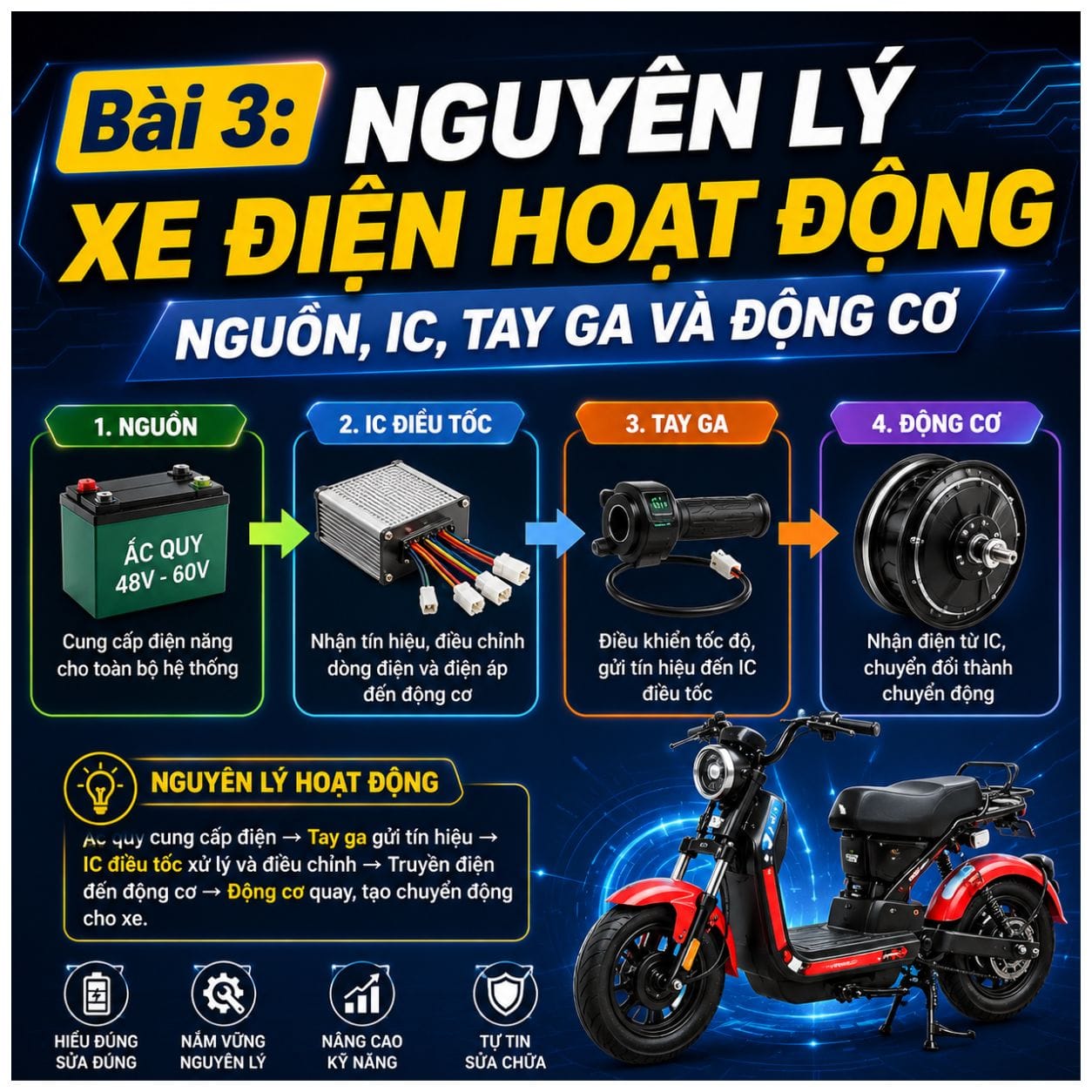

Phần 1: Sơ đồ tối giản của một hệ thống xe điện
Có thể hình dung luồng cơ bản như sau:
Nguồn điện → Controller → Động cơ
Song song với đó:
Khóa điện → Controller
Tay ga → Controller
Cảm biến vị trí động cơ → Controller
Controller nằm ở trung tâm vì nó nhận nguồn, nhận tín hiệu điều khiển và điều khiển dòng điện tới động cơ.
Điều này không có nghĩa mọi xe điện có sơ đồ hoàn toàn giống nhau. Tùy thiết kế, hệ thống còn có phanh điện, các chế độ tốc độ, chống trộm, đồng hồ, giao tiếp dữ liệu và nhiều chức năng khác.
Nhưng ở Bài 3, chúng ta tạm bỏ những phần đó để hiểu đường truyền động chính.
Phần 2: Nguồn điện cung cấp gì cho controller?
Nguồn có thể là bộ ắc quy hoặc bộ pin phù hợp với cấu hình xe.
Controller cần nhận điện áp nguồn trong phạm vi thiết kế của nó trước khi có thể điều khiển động cơ.
Người mới cần phân biệt:
Có điện vào controller không đồng nghĩa controller đã ở trạng thái cho phép xe chạy.
Trên nhiều hệ thống xe điện, ngoài dây nguồn chính còn có mạch hoặc dây kích hoạt liên quan tới khóa điện. Khi khóa chưa bật, phần công suất có thể đang nối nguồn nhưng chức năng điều khiển chưa được kích hoạt theo thiết kế.
Đây là lý do khi kiểm tra một xe không chạy, câu hỏi không chỉ là:
“Ắc quy còn điện không?”
Mà còn cần hỏi:
“Nguồn đã tới controller chưa và controller đã được kích hoạt đúng chưa?”
Phần 3: Controller hay “IC xe điện” làm nhiệm vụ gì?
Trong thực tế sửa xe, nhiều người quen gọi bộ điều khiển là IC. Về chức năng, đây là controller/bộ điều khiển động cơ.
Nó không đơn giản chỉ “truyền điện từ bình sang bánh”.
Controller nhận điện DC từ nguồn, xử lý các tín hiệu điều khiển và đóng cắt các phần tử công suất để tạo dòng điện phù hợp cho các pha của động cơ.
Với động cơ BLDC, commutation được thực hiện bằng điều khiển điện tử thay vì chổi than cơ học. NXP mô tả BLDC là động cơ được chuyển mạch điện tử, còn tài liệu Microchip cho thấy cảm biến Hall có thể cung cấp thông tin vị trí rotor để controller quyết định trình tự chuyển mạch.
Vì vậy, khi xe không quay bánh, controller là một khối cần kiểm tra, nhưng không nên kết luận controller hỏng chỉ vì xe không chạy.
Nguồn, tín hiệu khóa điện, tay ga, cảm biến, dây động cơ hoặc chính động cơ đều có thể liên quan.
Phần 4: Khóa điện không chỉ là chiếc khóa cơ
Trong sơ đồ ở video, khóa điện được dùng để minh họa một đường tín hiệu kích hoạt controller.
Hiểu đơn giản:
Nguồn chính đã cấp → bật khóa → đường kích hoạt phù hợp được nối → controller chuyển sang trạng thái hoạt động theo thiết kế.
Tùy mẫu xe và controller, cách thực hiện có thể khác nhau.
Vì vậy, người học không nên lấy màu dây hoặc một vị trí giắc trong video rồi áp dụng cho xe khác.
Khi kiểm tra thực tế, cần xác định:
- Dây nào là nguồn chính.
- Dây nào thuộc mạch khóa điện.
- Điện áp mong đợi ở từng điểm.
- Sơ đồ hoặc cấu hình của controller đang dùng.
Nếu chưa biết chức năng một dây, đừng thử chập dây với nguồn chỉ để xem xe có chạy không.
Phần 5: Tay ga gửi tín hiệu gì cho controller?
Tay ga không trực tiếp cấp dòng công suất cho động cơ.
Vai trò chính của nó là gửi tín hiệu điều khiển tới controller.
Nhiều tay ga điện tử sử dụng cảm biến Hall kết hợp với nam châm. Khi người dùng xoay tay ga, vị trí tương đối giữa nam châm và cảm biến thay đổi, làm tín hiệu điện thay đổi; controller đọc tín hiệu đó để xác định yêu cầu điều khiển.
Điểm cần sửa lại so với cách diễn đạt dễ gặp trong lời nói là:
Không nên hiểu tay ga “thay đổi góc lệch pha rồi yêu cầu controller cấp dòng mạnh hơn” như một quy luật kỹ thuật chính xác.
Ở cấp nhập môn, hãy hiểu đơn giản hơn:
Người lái xoay tay ga → tín hiệu tay ga thay đổi → controller đọc tín hiệu → điều chỉnh điều khiển động cơ.
Sau này khi học sâu hơn, bạn mới cần đo điện áp cấp cho tay ga, dây mass và dây tín hiệu theo đúng cấu hình.
Phần 6: Động cơ BLDC thường có dây pha và dây cảm biến
Trong video, động cơ được minh họa với:
- Ba dây công suất pha.
- Một cụm dây cảm biến Hall.
Đây là cấu hình phổ biến ở nhiều động cơ BLDC dùng cảm biến vị trí.
Ba dây pha mang dòng điều khiển từ controller tới các cuộn dây động cơ. Controller đóng cắt các pha theo trình tự phù hợp để tạo từ trường quay và làm rotor chuyển động.
Các cảm biến Hall cung cấp thông tin vị trí rotor để controller biết thời điểm chuyển mạch trên những hệ thống điều khiển có Hall. Microchip mô tả sáu bước commutation có cảm biến Hall là một phương pháp phổ biến để điều khiển BLDC.
Đây là nền tảng để hiểu tại sao khi mất tín hiệu Hall hoặc có vấn đề ở dây pha, biểu hiện động cơ có thể thay đổi.
Phần 7: Có phải dây pha cứ cùng màu là nối được?
Không nên dùng màu dây làm nguyên tắc kỹ thuật tuyệt đối.
Video minh họa cách nối các dây cùng màu trên bộ thiết bị đang sử dụng. Điều đó có thể đúng với chính bộ controller và động cơ trong video.
Nhưng trên xe khác:
- Màu dây có thể khác.
- Nhà sản xuất có thể dùng quy ước khác.
- Xe đã sửa trước đó có thể bị đổi đầu nối.
- Controller thay thế có thể không đồng bộ màu với động cơ.
Do đó, câu:
“Cứ đồng màu nối với nhau là được”
chỉ nên hiểu là thao tác minh họa trong video, không phải hướng dẫn áp dụng cho mọi xe.
Người mới cần học chức năng dây, sơ đồ và phương pháp kiểm tra thay vì phụ thuộc hoàn toàn vào màu.
Phần 8: Dây cảm biến Hall cũng không nên chỉ nối theo màu
Tương tự dây pha, video minh họa cụm dây Hall bằng các màu cụ thể.
Trên nhiều hệ thống, cụm Hall có thể gồm:
- Nguồn cấp cho cảm biến.
- Mass.
- Các dây tín hiệu Hall.
Nhưng thứ tự chân giắc và màu dây có thể khác giữa động cơ và controller.
Đây là lý do người sửa cần biết pinout, đo xác nhận khi cần và tránh cắm hoặc nối theo cảm tính.
Tài liệu kỹ thuật về BLDC cho thấy controller sử dụng trạng thái Hall để xác định vị trí rotor và commutation; nếu tín hiệu không tương ứng đúng, quá trình điều khiển có thể không hoạt động như mong đợi.
Phần 9: Sau khi nối đủ các khối cơ bản, điều gì xảy ra?
Trong video, sau khi kết nối:
- Nguồn.
- Controller.
- Động cơ.
- Cảm biến.
- Khóa điện.
- Tay ga.
người hướng dẫn bật khóa và thao tác tay ga để động cơ quay.
Điểm bạn cần nhìn không phải chỉ là:
“Nối xong thì bánh chạy.”
Mà là chuỗi điều kiện:
Nguồn phù hợp → controller được kích hoạt → controller nhận tín hiệu tay ga → controller nhận/đánh giá thông tin động cơ theo cấu hình → điều khiển pha → động cơ quay.
Nếu một mắt xích trong chuỗi không đúng, hệ thống có thể không hoạt động hoặc hoạt động bất thường.
Đây chính là nền tảng của chẩn đoán.
Phần 10: Xe không chạy thì nên kiểm tra gì trước?
Sau Bài 3, người mới chưa đủ kiến thức để sửa mọi trường hợp “xe không chạy”.
Nhưng bạn đã có thể khoanh vùng tư duy.
Thay vì nhìn hàng chục dây rồi kiểm tra lan man, hãy bắt đầu bằng những câu hỏi:
1. Nguồn có đúng không?
Kiểm tra tình trạng nguồn và điện áp tại những điểm cần thiết theo cấu hình xe.
2. Controller có nhận nguồn không?
Có nguồn ở bộ pin chưa đủ nếu dây, đầu nối hoặc đường cấp tới controller có vấn đề.
3. Khóa điện có kích hoạt hệ thống không?
Kiểm tra mạch khóa theo sơ đồ hoặc cách bố trí thực tế.
4. Tay ga có được cấp nguồn và tạo tín hiệu đúng không?
Không thay tay ga chỉ vì xoay mà xe không chạy.
5. Dây pha và hệ thống động cơ có vấn đề không?
Kiểm tra theo quy trình phù hợp trước khi kết luận động cơ hỏng.
6. Tín hiệu Hall có bình thường không?
Nếu hệ thống sử dụng Hall, đây là một phần cần kiểm tra khi chẩn đoán.
Cách tư duy này giúp biến một lỗi lớn:
“Xe không chạy.”
thành một số nhóm nhỏ có thể kiểm tra lần lượt.
Phần 11: Vì sao không học tất cả dây controller ngay trong Bài 3?
Trên một controller xe điện có thể còn nhiều dây cho:
- Phanh điện.
- Chọn mức tốc độ.
- Đảo chiều.
- Học dây/self-learning trên một số loại.
- Đồng hồ.
- Chống trộm.
- Cruise.
- Các chức năng khác tùy model.
Nếu người mới cố học tất cả cùng lúc, rất dễ thuộc màu dây nhưng không hiểu chức năng.
Bài 3 chủ động chỉ giữ lại những thành phần giúp bạn hiểu chuỗi vận hành cơ bản.
Sau này khi học từng chức năng, bạn đã có một “bản đồ” để biết dây đó đang tác động vào phần nào của hệ thống.
Đây là cách học hiệu quả hơn việc ghi nhớ:
Dây đỏ để làm gì, dây xanh để làm gì, dây hồng để làm gì…
Mà không biết chúng liên quan với nhau như thế nào.
Phần 12: Sơ đồ cần ghi nhớ sau bài học
Có thể ghi lại Bài 3 bằng sơ đồ đơn giản:
Bộ pin/ắc quy
↓
Controller/IC
↓
Dây pha → Động cơ
Đồng thời:
Khóa điện → Controller
Tay ga → Controller
Cảm biến Hall động cơ → Controller
Từ sơ đồ đó, người học có thể hình thành nguyên tắc:
Nguồn cung cấp năng lượng.
Tay ga đưa yêu cầu.
Cảm biến cung cấp thông tin.
Controller xử lý và điều khiển.
Động cơ tạo chuyển động.
Đây mới là kiến thức cần nhớ, không phải màu từng sợi dây trong video.
Phần 13: Những lỗi người mới dễ mắc sau khi xem video đấu xe điện
Thuộc màu dây thay vì chức năng
Đây là lỗi đáng tránh nhất.
Màu chỉ hỗ trợ nhận diện khi nhà sản xuất sử dụng đúng quy ước. Chức năng mới là thứ quyết định dây phải nối vào đâu.
Chập thử dây để tìm dây khóa
Nếu không xác định được chức năng, việc thử trực tiếp với nguồn có thể gây hỏng thiết bị hoặc chập mạch.
Thấy tia lửa khi đấu nguồn và cho rằng lúc nào cũng bình thường
Trong video có hiện tượng tia lửa nhỏ khi kết nối nguồn và người thực hiện coi đó là quen thuộc khi thao tác.
Người mới không nên lấy hiện tượng này làm dấu hiệu “không sao” trong mọi trường hợp.
Một tia lửa khi kết nối có thể liên quan đến dòng nạp ban đầu của tụ trong controller ở một số hệ thống, nhưng cũng có thể xuất hiện khi có vấn đề khác. Nếu chưa hiểu mạch, cần dừng và kiểm tra thay vì tiếp tục chỉ vì video có hiện tượng tương tự.
Xe không chạy là thay controller
Controller chỉ là một thành phần trong chuỗi.
Không có nguồn, lỗi khóa điện, tín hiệu tay ga bất thường, vấn đề dây pha hoặc Hall đều có thể liên quan đến triệu chứng xe không chạy.
Tin rằng mọi động cơ đều dùng Hall giống nhau
Có các phương pháp điều khiển BLDC dùng cảm biến và không dùng cảm biến. Vì vậy, cấu hình cụ thể phải được xác định trên xe thực tế.
Phần 14: Cách học Bài 3 hiệu quả
Hãy xem video theo ba lượt.
Lượt 1 – Chỉ nhìn các khối
Tìm trong video:
- Nguồn.
- Controller.
- Động cơ.
- Khóa điện.
- Tay ga.
- Dây pha.
- Cụm Hall.
Chưa cần nhớ màu.
Lượt 2 – Theo dõi đường nguồn và tín hiệu
Tự hỏi:
Nguồn đi đâu?
Tay ga nói chuyện với bộ phận nào?
Controller điều khiển bộ phận nào?
Cảm biến Hall gửi thông tin về đâu?
Lượt 3 – Tự vẽ lại sơ đồ
Không xem video.
Nếu bạn tự vẽ được:
Nguồn → Controller → Động cơ
và thêm được:
Khóa + tay ga + Hall → Controller
thì bạn đã nắm được phần cốt lõi của Bài 3.
Bài 3 chưa dạy bạn điều gì?
Sau bài này, bạn chưa nên tự chẩn đoán hoặc đấu lại toàn bộ controller chỉ từ màu dây.
Bài chưa đi sâu vào:
- Cách đo tín hiệu tay ga.
- Cách kiểm tra từng cảm biến Hall.
- Cách đo dây pha và cuộn dây động cơ.
- Cách kiểm tra MOSFET trong controller.
- Cách xác định pinout controller không rõ nguồn gốc.
- Dây phanh điện.
- Dây tốc độ.
- Dây tự học.
- Hệ thống đèn, còi, xi nhan.
- Các giao thức hoặc controller thông minh.
Những phần này cần được học riêng để tránh biến một sơ đồ nhập môn thành hướng dẫn sửa chữa quá mức.
Câu hỏi thường gặp sau Bài 3
Xe điện cần những bộ phận nào để có thể chạy?
Ở mức sơ đồ cơ bản của bài này, hệ thống truyền động cần nguồn điện, controller, tín hiệu kích hoạt phù hợp, tay ga hoặc tín hiệu điều khiển, động cơ và các tín hiệu vị trí cần thiết theo loại hệ thống.
IC xe điện và controller có phải một không?
Trong cách gọi phổ biến ở nhiều cửa hàng sửa xe, “IC xe điện” thường được dùng để chỉ bộ điều khiển. Thuật ngữ rõ hơn về chức năng là controller/bộ điều khiển động cơ.
Tay ga có cấp điện trực tiếp cho động cơ không?
Không. Tay ga gửi tín hiệu điều khiển tới controller; controller mới điều khiển phần công suất cấp cho động cơ.
Động cơ xe điện có mấy dây pha?
Nhiều động cơ BLDC ba pha dùng ba dây pha công suất. Tuy nhiên, cấu hình tổng thể còn phụ thuộc loại động cơ và hệ thống điều khiển.
Năm dây nhỏ từ động cơ có phải lúc nào cũng là Hall không?
Không nên xác định chỉ từ số lượng hoặc màu dây. Trên nhiều động cơ BLDC sensored, cụm Hall thường có nguồn, mass và ba tín hiệu Hall, nhưng phải kiểm tra cấu hình thực tế.
Dây pha cùng màu có thể nối thẳng với nhau không?
Chỉ khi đã xác định chúng tương ứng đúng trên bộ controller và động cơ đang dùng. Không nên coi quy tắc “cùng màu nối cùng màu” là tiêu chuẩn cho mọi xe.
Xe có nguồn nhưng vặn ga không chạy thì controller có hỏng không?
Chưa thể kết luận. Cần kiểm tra đường kích hoạt, tay ga, tín hiệu Hall nếu có, dây pha, động cơ và controller theo trình tự phù hợp.
Vì sao cảm biến Hall quan trọng với một số động cơ?
Trong hệ thống BLDC dùng Hall, các cảm biến cung cấp thông tin vị trí rotor cho controller để phục vụ quá trình commutation.
Ghi nhớ sau Bài 3
Sau video này, bạn chưa cần nhớ tất cả dây trên controller.
Hãy nhớ sáu ý:
Một: nguồn cung cấp năng lượng nhưng có nguồn chưa chắc xe đã đủ điều kiện chạy.
Hai: controller là trung tâm điều khiển giữa nguồn, tín hiệu và động cơ.
Ba: khóa điện có thể tham gia kích hoạt controller tùy cấu hình xe.
Bốn: tay ga gửi tín hiệu điều khiển, không trực tiếp cấp dòng công suất cho động cơ.
Năm: động cơ BLDC có thể sử dụng ba pha và cảm biến Hall để controller thực hiện điều khiển theo vị trí rotor.
Sáu: màu dây chỉ là dấu hiệu nhận diện, không phải nguyên lý kỹ thuật.
Điều quan trọng nhất của Bài 3 là hình thành một sơ đồ trong đầu:
Nguồn → Controller → Động cơ
và:
Khóa điện + Tay ga + Cảm biến → Controller.
Khi gặp một chiếc xe không chạy, chúng tôi muốn người học tại Xe Điện Thành Tùng bắt đầu từ sơ đồ này để khoanh vùng và đo kiểm từng bước, thay vì thay thử linh kiện hoặc dò hàng chục dây không theo trình tự.
Hiểu nguyên lý trước → xác định hệ thống → đo kiểm → phân tích → sau đó mới sửa.
Đây là nền tảng để chuyển sang các bài tiếp theo về cấu tạo động cơ, controller, tay ga và phương pháp kiểm tra từng bộ phận.
