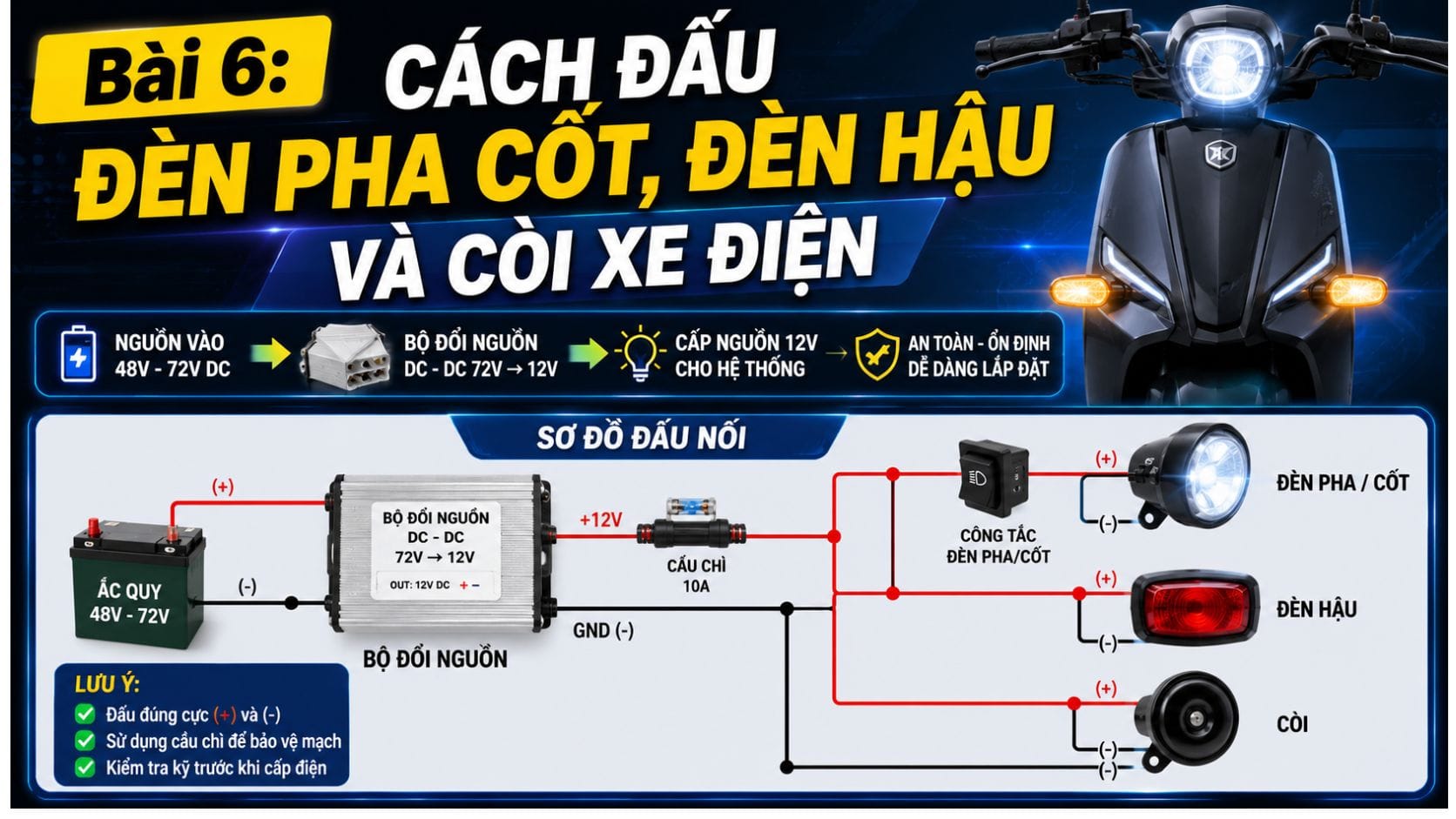

Bài này hướng dẫn đấu đèn pha cốt, đèn hậu và còi xe điện: với hệ thống dùng nguồn phụ khoảng 12V, nguồn đi qua công tắc để điều khiển từng tải, còn nút còi đóng mạch cho còi kêu. Sơ đồ và màu dây khác nhau theo từng xe, nên hiểu mạch trước, đo kiểm sau.
Mạch đèn và còi xe điện có thể hiểu theo nguyên tắc rất cơ bản: nguồn điện phù hợp được đưa qua công tắc để điều khiển tải. Với hệ thống sử dụng nguồn phụ khoảng 12V, công tắc đèn phân phối nguồn đến các chức năng như đèn vị trí, cốt hoặc pha; còn nút còi đóng mạch để còi hoạt động. Tuy nhiên, sơ đồ và màu dây thực tế thay đổi theo từng xe.
Ở Bài 5, chúng ta đã tìm hiểu bộ đổi nguồn DC-DC và cách tạo nguồn phụ từ hệ thống điện áp cao của xe.
Bài 6 sẽ sử dụng chính nguồn phụ đó để đi tiếp vào hai hệ thống:
Nguồn phụ → Công tắc đèn → Đèn
và:
Nguồn phụ → Công tắc còi → Còi
Đây là bước quan trọng đối với người mới học sửa xe điện vì từ bài này, những dây điện tưởng như phức tạp trên cụm công tắc bắt đầu có thể được phân tích thành từng mạch nhỏ.
Bài 6 học những gì?
Sau khi xem video và đọc bài, bạn nên hiểu được:
- Công tắc đèn xe điện thực chất làm nhiệm vụ gì.
- Đèn pha và đèn cốt được chuyển đổi như thế nào.
- Vì sao bật đèn trước thì đèn hậu cũng có thể sáng.
- Còi điện hoạt động theo nguyên lý nào.
- Cách dùng chức năng đo thông mạch để xác định tiếp điểm công tắc.
- Vì sao không được học đấu dây chỉ dựa vào màu.
Mục tiêu không phải nhớ vị trí từng dây trong video.
Mục tiêu là nhìn một cụm công tắc chưa quen và biết cách xác định chức năng bằng sơ đồ và phép đo.
1. Mạch đèn xe điện hoạt động như thế nào?
Ở mức cơ bản, một bóng đèn muốn hoạt động cần có điện áp phù hợp đặt lên hai đầu tải để hình thành mạch điện hoàn chỉnh.
Có thể hình dung:
Nguồn
↓
Công tắc
↓
Đèn
↓
Đường về nguồn
Công tắc không tạo ra điện.
Nó chỉ thay đổi trạng thái kết nối của mạch.
Khi công tắc ở trạng thái OFF, đường cấp cho chức năng tương ứng bị ngắt.
Khi chuyển công tắc sang một vị trí khác, các tiếp điểm cần thiết được nối lại và nguồn được đưa đến tải tương ứng.
Đây chính là lý do việc học đo thông mạch công tắc rất quan trọng.
2. Nguồn 12V trong video đến từ đâu?
Video Bài 6 tiếp tục sử dụng kiến thức của Bài 5.
Nguồn chính của xe có điện áp cao hơn, sau đó một bộ đổi nguồn DC-DC tạo ra nguồn phụ khoảng 12V cho hệ thống phù hợp.
Có thể biểu diễn:
Pin/ắc quy
→ Khóa điện/mạch kích hoạt
→ DC-DC
→ Nguồn phụ
→ Công tắc
→ Đèn hoặc còi
Nhưng cần nhớ rằng 12V không phải quy tắc bắt buộc của mọi xe điện. Phải xác nhận điện áp thiết kế của xe và linh kiện trước khi đấu.
3. Công tắc đèn nhiều nấc thực chất làm gì?
Video minh họa một cụm công tắc có nhiều dây và nhiều vị trí.
Đừng nhìn nó như một linh kiện phức tạp.
Hãy nghĩ nó là nhiều tiếp điểm được điều khiển bằng một nút gạt.
Ví dụ về mặt nguyên lý:
OFF
Không cấp nguồn cho nhánh đèn tương ứng.
Nấc 1
Một nhóm tiếp điểm đóng → một nhánh đèn được cấp nguồn.
Nấc 2
Thêm hoặc thay đổi tiếp điểm → các nhánh đèn khác được kích hoạt.
Sau đó, công tắc pha/cốt tiếp tục quyết định đường nào của đèn trước được sử dụng.
Chính vì vậy, muốn hiểu một công tắc chưa biết chân, chúng ta có thể kiểm tra cặp chân nào thông nhau tại từng vị trí.
4. Cách đo công tắc đèn bằng chức năng thông mạch
Đây là lúc kiến thức đồng hồ vạn năng ở Bài 1 được sử dụng lại.
Khi kiểm tra một công tắc cơ học đã được cách ly khỏi nguồn điện, bạn có thể sử dụng chế độ continuity để xác định trạng thái tiếp điểm.
Quy trình tư duy:
Bước 1: Xác định các chân/dây của công tắc.
Bước 2: Đảm bảo phần đang kiểm tra không còn được cấp điện.
Bước 3: Đặt đồng hồ ở chế độ kiểm tra thông mạch phù hợp.
Bước 4: Đo giữa từng cặp chân.
Bước 5: Thay đổi vị trí công tắc.
Bước 6: Ghi lại cặp chân nào thông nhau ở mỗi vị trí.
Ví dụ:
| Trạng thái | Chân A–B | Chân A–C |
|---|---|---|
| OFF | Hở | Hở |
| Nấc 1 | Thông | Hở |
| Nấc 2 | Thông hoặc theo thiết kế | Thông |
Bảng trên chỉ minh họa phương pháp tư duy, không phải sơ đồ chân của một xe cụ thể.
Tài liệu dịch vụ NIU cũng sử dụng cả phép đo điện áp và kiểm tra trạng thái công tắc để chẩn đoán các chức năng trên cụm công tắc.
5. Đèn cốt là gì?
Đèn cốt hay low beam là chế độ chiếu gần của đèn trước.
Khi người lái bật hệ thống chiếu sáng và chọn cốt, mạch điều khiển sẽ kích hoạt đường low beam theo thiết kế.
Ở một hệ thống 12V thực tế như NIU N1S, tài liệu kỹ thuật xác định riêng các đường low beam, high beam, nguồn 12V và negative tại cụm đèn. Điều này cũng cho thấy từng chức năng có thể được đưa ra thành những chân riêng biệt.
Đó là cách người học nên suy nghĩ:
Nguồn chung + đường chức năng + đường về.
Không phải:
“Màu này chắc chắn là cốt.”
6. Đèn pha hoạt động thế nào?
Đèn pha hay high beam tạo chế độ chiếu xa.
Trong video, sau khi mạch đèn đã được bật, công tắc pha/cốt tiếp tục chuyển nguồn sang nhánh tương ứng để kích hoạt pha.
Về mặt khái niệm:
Nguồn đèn
↓
Công tắc pha/cốt
↙︎ ↘︎
Cốt Pha
Khi chọn pha, đường high beam được kích hoạt theo thiết kế.
Trên một số xe, đồng hồ cũng nhận tín hiệu để bật biểu tượng báo pha. Ví dụ, sơ đồ dịch vụ NIU có cả đường high beam ở cụm công tắc và tín hiệu high beam tại display.
Vì vậy, một thao tác trên công tắc có thể ảnh hưởng đến nhiều thành phần trong hệ thống.
7. Vì sao bật đèn trước thì đèn hậu cũng sáng?
Đây là phần rất đáng chú ý trong video.
Khi sử dụng xe vào ban đêm, không chỉ phía trước cần được chiếu sáng. Phía sau cũng cần có đèn để phương tiện khác nhận biết sự hiện diện của xe.
Do đó, tùy thiết kế, khi bật hệ thống đèn, nhánh đèn hậu có thể được cấp nguồn đồng thời.
Sơ đồ tư duy:
Bật đèn
↓
Nguồn được phân phối
↙︎ ↘︎
Đèn trước Đèn hậu
Đây cũng là lý do khi sửa lỗi đèn trước và đèn hậu cùng mất, người thợ không nên ngay lập tức kết luận hai bóng cùng hỏng.
Hãy tìm xem hai nhánh có điểm nguồn chung hoặc công tắc chung hay không.
8. Đèn hậu và đèn phanh không phải một chức năng
Người mới rất dễ nhầm phần này.
Đèn hậu giúp phương tiện phía sau nhận biết xe.
Đèn phanh báo trạng thái phanh.
Chúng có thể nằm chung trong một cụm đèn nhưng sử dụng các đường tín hiệu khác nhau.
Tài liệu NIU N1S là một ví dụ rõ: cụm tail light có negative, nguồn 12V và một đường brake lamp riêng, cùng các tín hiệu khác.
Do đó, khi một cụm đèn có nhiều dây:
không có nghĩa tất cả dây đều cấp cho cùng một bóng/chức năng.
9. Công tắc pha/cốt có phải xe nào cũng giống nhau?
Không.
Video cho chúng ta một ví dụ trực quan về cách công tắc đang sử dụng chuyển mạch.
Nhưng xe khác có thể sử dụng:
- Cụm công tắc khác.
- Số chân khác.
- Màu dây khác.
- Module điều khiển đèn.
- Dashboard/ECU tham gia điều khiển.
- Đèn LED tích hợp mạch điện tử.
Ví dụ, tài liệu NIU M+ cho biết một số chức năng được tích hợp vào dashboard thay vì sử dụng kiến trúc giống các xe đơn giản hơn.
Vì vậy, video giúp học nguyên lý, không phải cung cấp một sơ đồ dây phổ quát.
10. Nguyên lý còi xe điện
Sau phần đèn, video chuyển sang còi.
Ở mức cơ bản, còi cần được cấp điện đúng theo thiết kế để hoạt động.
Có thể hình dung:
Nguồn
↓
Nút còi/công tắc
↓
Còi
↓
Đường về nguồn
Khi nút chưa được nhấn, mạch điều khiển ở trạng thái hở theo thiết kế.
Khi nhấn:
công tắc đổi trạng thái → mạch hoàn thành → còi hoạt động.
Đây là nguyên lý rất dễ hiểu.
Nhưng cách bố trí công tắc ở phía dương hay phía âm không nhất thiết giống nhau trên mọi xe.
11. “Âm trung – dương chờ” nghĩa là gì?
Video sử dụng cách gọi nghề khá dễ nhớ:
Âm trung – dương chờ.
Có thể hiểu đơn giản là một phía của tải đã được nối sẵn về đường âm/return chung, còn phía dương được đóng/ngắt thông qua công tắc.
Ví dụ:
Âm đã nối sẵn → Còi → Công tắc → Dương
Khi bấm công tắc, mạch được hoàn thành.
Nhưng cũng có thiết kế theo logic ngược lại, trong đó nguồn dương được cấp sẵn và công tắc điều khiển đường về.
Vì vậy, điều quan trọng không phải học câu:
“Còi luôn phải chờ dương.”
Mà là:
Xác định phía nào đã được cấp sẵn và phía nào đang được công tắc đóng/ngắt.
12. “Âm lấy ở đâu cũng được” có chính xác không?
Đây là một câu trong transcript cần hiệu chỉnh.
Video nói theo cách thực hành rằng âm có thể “lấy ở đâu cũng được, miễn là có âm”.
Với người học mới, không nên hiểu câu này theo nghĩa đen.
Phải sử dụng đúng điểm return/GND thuộc hệ thống được thiết kế cho tải đó, bảo đảm:
- Chung tham chiếu điện áp khi thiết kế yêu cầu.
- Dây đủ tiết diện.
- Điểm nối tốt.
- Không lấy nhầm dây tín hiệu.
- Không vượt khả năng của đường dây/đầu nối.
- Không tạo đường dòng điện ngoài thiết kế.
Đặc biệt với những xe có module điện tử, ECU hoặc các mạch giao tiếp, không thể nhìn thấy “dây âm” rồi tùy ý dùng làm đường hồi dòng cho một tải khác.
13. Màu dây trong Bài 6 có phải tiêu chuẩn không?
Không.
Transcript nhắc đến nhiều màu:
- Vàng.
- Nâu.
- Xanh.
- Hồng.
- Đen.
Những màu này giúp người xem theo dõi chiếc xe trong video.
Không được biến thành bảng quy ước cho mọi xe.
Một ví dụ rất rõ: tài liệu NIU N1S sử dụng các màu xác định cho từng chức năng trên chính dòng xe đó, như white cho low beam và blue cho high beam tại một cụm công tắc.
Điều này không có nghĩa tất cả xe khác cũng phải dùng hai màu đó.
Màu dây là manh mối. Chức năng phải được xác nhận.
14. Cách kiểm tra khi đèn cốt không sáng
Sau Bài 6, người học có thể bắt đầu tư duy theo chuỗi thay vì thay linh kiện ngay.
Nguồn phụ có bình thường không?
↓
Nguồn có tới công tắc đèn không?
↓
Công tắc có chuyển trạng thái không?
↓
Nguồn/tín hiệu có đi ra đường cốt không?
↓
Dây từ công tắc tới đèn có tốt không?
↓
Đèn có nguồn và đường về đúng không?
↓
Bản thân đèn có hỏng không?
Đây là phương pháp chia mạch thành từng đoạn.
Tài liệu dịch vụ NIU MQi GT cũng sử dụng logic tương tự: bật nguồn, đo điện áp tại đường low beam; nếu điện áp đúng mà đèn không sáng thì vùng nghi ngờ chuyển về đèn, còn không có điện áp thì kiểm tra đường dây/mạch phía trước.
15. Cách kiểm tra khi còi không kêu
Cũng không thay còi ngay.
Hãy chia thành các câu hỏi:
Nguồn phụ có không?
↓
Còi có đường về nguồn không?
↓
Có nguồn/tín hiệu tới công tắc không?
↓
Bấm còi thì công tắc có đóng mạch không?
↓
Dây từ công tắc đến còi có thông không?
↓
Còi có nhận đúng điện áp không?
↓
Còi có hoạt động khi kiểm tra đúng quy trình không?
Khi biết chia mạch, bạn sẽ tránh được kiểu sửa:
Còi không kêu → mua còi mới.
Còi mới cũng sẽ không kêu nếu nguyên nhân thực sự nằm ở nguồn, công tắc hoặc dây.
16. Bài 6 kết nối với các bài trước như thế nào?
Đến đây, các bài học bắt đầu ghép lại.
Bài 1
Bạn học đồng hồ vạn năng và đo thông mạch.
Bài 3
Bạn hiểu hệ thống giúp xe chạy:
Nguồn → Controller → Động cơ
Transcript Bài 3 cũng tách đèn, còi và xi nhan thành hệ thống sẽ học sau.
Bài 4
Bạn học công tắc/tín hiệu phanh.
Bài 5
Bạn thêm:
Nguồn chính → DC-DC → nguồn phụ
Bài 6
Bạn sử dụng nguồn phụ cho:
Công tắc → đèn
và:
Công tắc → còi
Hệ thống điện hoàn chỉnh đang dần xuất hiện.
17. Ba điều không nên làm sau khi xem video
Không nối dây theo màu trên một xe khác
Màu dây trong video chỉ dùng để theo dõi bài học.
Không đo thông mạch trên mạch đang cấp điện
Khi sử dụng continuity/ohm, hãy thực hiện theo hướng dẫn của đồng hồ và cách ly phần cần kiểm tra khỏi nguồn khi thích hợp.
Không chập thử dây để “tìm đèn”
Cách thử ngẫu nhiên đặc biệt rủi ro khi cụm dây có nguồn 12V, nguồn cảm biến hoặc đường tín hiệu điện tử.
Người học nên đi theo:
Xác định → đo → kết luận → đấu.
Không phải:
đấu thử → xem chuyện gì xảy ra.
18. Cách thực hành Bài 6 hiệu quả
Nếu có một cụm công tắc rời và muốn học, đừng bắt đầu bằng việc cấp nguồn.
Hãy bắt đầu bằng sơ đồ công tắc.
Ghi:
| Vị trí công tắc | Chân thông nhau | Chức năng dự kiến |
|---|---|---|
| OFF | … | Tắt |
| Nấc 1 | … | Đèn vị trí/theo thiết kế |
| Nấc 2 | … | Đèn chính/theo thiết kế |
| Cốt | … | Low beam |
| Pha | … | High beam |
| Nhấn còi | … | Horn |
Sau khi xác định được logic tiếp điểm, bạn mới ghép công tắc vào sơ đồ tổng.
Đây là cách biến một bó dây thành một mạch điện có thể hiểu được.
19. Bài 6 chưa dạy những gì?
Bài này tập trung vào đèn pha/cốt, đèn hậu và còi.
Chúng ta chưa đi sâu vào:
- Xi nhan trái/phải.
- Bộ chớp xi nhan.
- Đèn báo xi nhan trên đồng hồ.
- Hazard.
- Dashboard.
- Mạch điều khiển đèn điện tử.
- Relay.
- Tính công suất tải.
- Chọn cầu chì.
- Chẩn đoán ngắn mạch.
- Đọc toàn bộ wiring diagram.
Theo nội dung video, bài tiếp theo sẽ chuyển sang xi nhan, sau đó mới tiếp tục các chức năng trên mặt đồng hồ.
Câu hỏi thường gặp về đèn pha cốt và còi xe điện
Công tắc đèn xe điện hoạt động như thế nào?
Công tắc thay đổi kết nối giữa các chân để đưa nguồn hoặc tín hiệu tới chức năng đèn tương ứng. Các vị trí công tắc khác nhau có thể kích hoạt đèn vị trí, cốt hoặc pha tùy thiết kế.
Đèn pha và đèn cốt khác nhau thế nào?
Cốt là chế độ chiếu gần, còn pha là chế độ chiếu xa. Hai chức năng có thể sử dụng các đường điều khiển riêng trong cụm đèn.
Vì sao bật đèn trước thì đèn hậu cũng sáng?
Trên hệ thống được thiết kế như vậy, công tắc đèn đồng thời cấp hoặc điều khiển nguồn cho đèn trước và đèn hậu để xe được nhận biết từ cả phía trước lẫn phía sau.
Còi xe điện không kêu có phải còi đã hỏng?
Không nhất thiết. Nguyên nhân có thể nằm ở nguồn, dây dẫn, đầu nối, công tắc hoặc bản thân còi. Cần đo kiểm trước khi thay.
Có thể đấu dây theo màu giống video không?
Không nên. Màu dây thay đổi theo xe, nhà sản xuất và bộ dây. Hãy xác định chức năng bằng sơ đồ hoặc phép đo.
Làm sao xác định chân của một công tắc đèn?
Với công tắc cơ học phù hợp, có thể cách ly khỏi nguồn rồi sử dụng chức năng continuity của đồng hồ để xác định chân nào thông nhau tại từng vị trí.
Đèn hậu và đèn phanh có phải cùng một bóng không?
Có thể nằm trong cùng một cụm đèn, nhưng đây là hai chức năng khác nhau và có thể sử dụng những đường điện/tín hiệu riêng.
Tại sao đèn có điện mà vẫn không sáng?
Ngoài bản thân đèn hỏng, cần kiểm tra điện áp có đúng dưới điều kiện hoạt động hay không, đường về nguồn, đầu nối và khả năng mang tải của mạch. Chỉ thấy điện áp trên đồng hồ chưa phải lúc nào cũng đủ để kết luận toàn bộ mạch tốt.
Ghi nhớ sau Bài 6
Sau khi xem video, đừng cố nhớ dây vàng, dây nâu, dây xanh hay dây hồng.
Hãy nhớ sáu nguyên tắc:
Một: đèn cần nguồn phù hợp và mạch hoàn chỉnh.
Hai: công tắc chỉ đóng, ngắt hoặc chuyển đường điện/tín hiệu theo thiết kế.
Ba: công tắc pha/cốt quyết định chức năng chiếu gần hoặc chiếu xa trên hệ thống phù hợp.
Bốn: đèn hậu và đèn phanh là hai chức năng khác nhau dù có thể nằm chung một cụm.
Năm: còi không kêu chưa đủ để kết luận còi hỏng.
Sáu: màu dây không phải sơ đồ điện.
Sơ đồ tư duy quan trọng nhất của Bài 6 là:
Nguồn chính → DC-DC → nguồn phụ → công tắc → tải
Sau đó chia tải thành:
Đèn vị trí / đèn cốt / đèn pha / đèn hậu / còi
Khi một chức năng không hoạt động, hãy đi ngược lại từng khối:
Tải → dây → công tắc → nguồn phụ → nguồn chính.
Đó là cách học sửa điện xe mà Xe Điện Thành Tùng muốn người mới hình thành từ đầu:
Không học thuộc màu dây. Không thay linh kiện theo phỏng đoán. Hiểu mạch trước, đo kiểm sau và chỉ kết luận khi có căn cứ.
