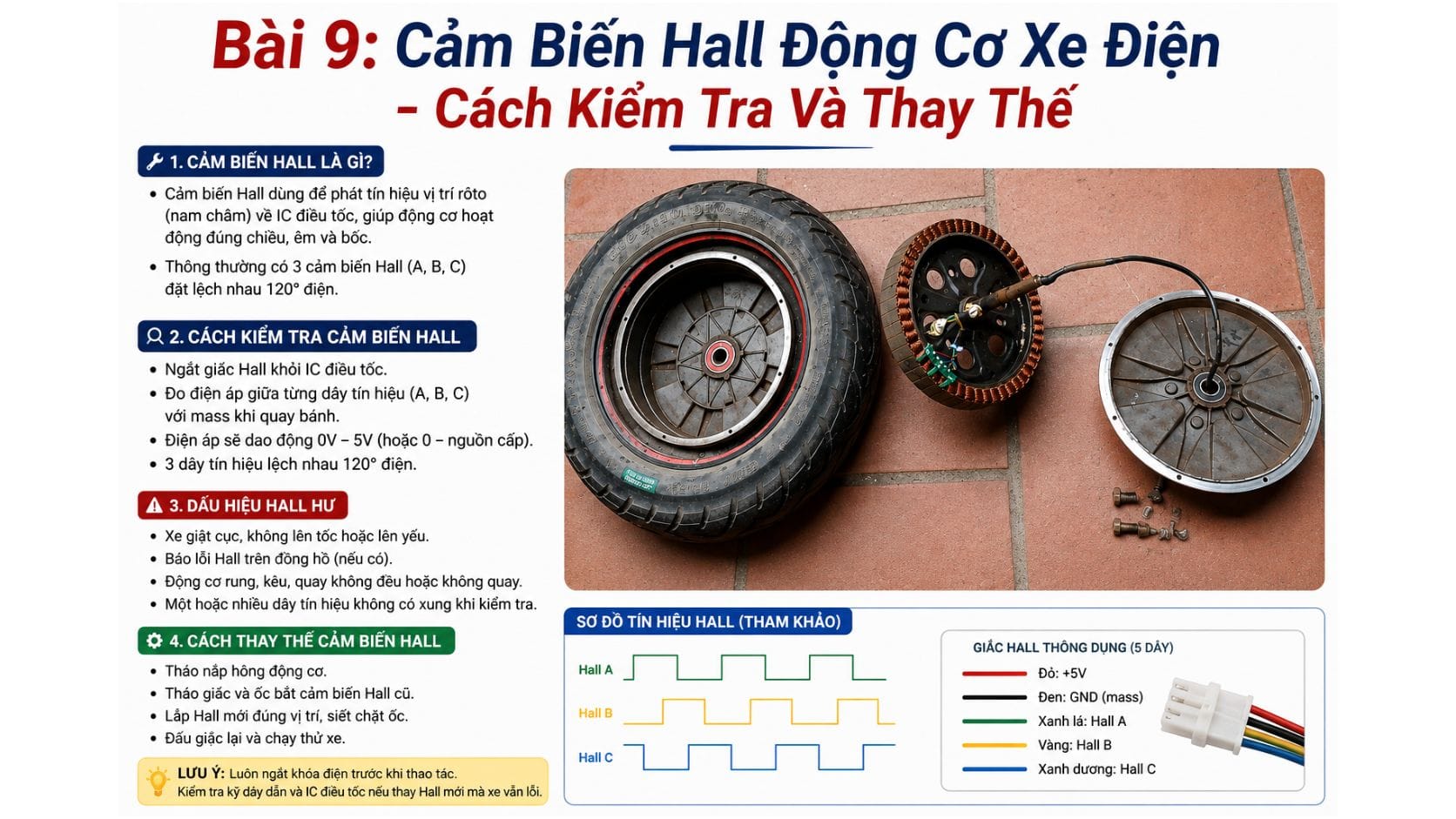

Bài này chỉ cách kiểm tra và thay cảm biến Hall của động cơ xe điện: ba cảm biến báo vị trí rotor cho controller, nên một tín hiệu Hall lỗi có thể làm động cơ rung, giật hoặc khó khởi động. Làm đúng thứ tự: hiểu nguyên lý, kiểm tra tín hiệu, khoanh vùng, có căn cứ rồi mới tháo sửa.
Cảm biến Hall trong động cơ xe điện giúp controller nhận biết vị trí rotor để điều khiển các pha động cơ đúng thời điểm. Trên nhiều động cơ BLDC sensored, ba cảm biến Hall được bố trí trong stator và thường dùng chung nguồn, mass cùng ba đường tín hiệu riêng. Khi một tín hiệu Hall có vấn đề, động cơ có thể rung, giật, khó khởi động hoặc không hoạt động đúng.
Bài 9 tiếp tục phần động cơ mà ở Bài 3 chúng ta mới chỉ nhìn từ bên ngoài. Nếu trước đây bạn chỉ thấy ba dây pha và một giắc Hall, thì bài này sẽ giúp bạn hiểu phía trong giắc đó là gì, ba cảm biến Hall làm nhiệm vụ nào và vì sao controller cần tín hiệu của chúng để điều khiển động cơ.
Cảm biến Hall trong động cơ xe điện dùng để làm gì?
Động cơ BLDC không sử dụng chổi than để chuyển mạch cơ học. Controller phải biết rotor đang ở vị trí nào để cấp dòng vào các pha theo trình tự phù hợp. Trên hệ thống dùng Hall, ba cảm biến được đặt tại những vị trí xác định quanh stator và thay đổi trạng thái khi từ trường của rotor đi qua.
Có thể hình dung chuỗi hoạt động như sau: Rotor nam châm → Hall A, Hall B, Hall C → tín hiệu vị trí → controller → điều khiển ba pha → động cơ quay. Hall không cấp công suất làm bánh xe quay; nhiệm vụ của nó là cung cấp thông tin vị trí để controller biết thời điểm chuyển mạch.
Vì sao ba cảm biến Hall thường chỉ có năm dây?
Mỗi Hall cần nguồn, mass và một dây output. Tuy nhiên, ba Hall có thể dùng chung nguồn và chung mass, nên cụm dây thường chỉ còn năm đường: một dây nguồn chung, một dây mass chung và ba dây tín hiệu riêng.
Đây là lý do người mới thường thấy “ba mắt Hall nhưng chỉ có năm dây”. Tuy vậy, không nên xác định chức năng chỉ bằng số lượng dây. Một số động cơ có thể có thêm cảm biến nhiệt hoặc các đường tín hiệu khác.
Màu dây Hall có phải chuẩn chung không?
Không. Trong video, bo Hall có ký hiệu +, – và các dây màu tương ứng nên người thực hiện có căn cứ để xác định chân. Nhưng trên một động cơ khác, màu dây có thể thay đổi, đặc biệt nếu xe đã từng sửa hoặc thay dây.
Khi làm thực tế, thứ tự ưu tiên nên là: ký hiệu trên bo → sơ đồ/datasheet → phép đo → màu dây. Màu chỉ là dấu hiệu hỗ trợ, không phải căn cứ duy nhất để hàn hoặc đấu nối.
Hall hỏng có thể làm xe bị giật hoặc không chạy không?
Có thể. Khi controller phụ thuộc vào tín hiệu Hall để commutate, một tín hiệu sai hoặc mất có thể làm động cơ khởi động khó, rung, giật hoặc không quay đúng. Tuy nhiên, xe giật không đồng nghĩa chắc chắn Hall hỏng.
Những lỗi khác như giắc Hall, dây Hall, nguồn Hall, dây pha, controller hoặc thứ tự pha–Hall không tương ứng cũng có thể tạo biểu hiện tương tự. Vì vậy, Hall chỉ là một nhánh cần kiểm tra trong quy trình chẩn đoán.
Phép đo khoảng 0,6 trong video có phải tiêu chuẩn Hall tốt?
Không. Đây là điểm người mới cần đặc biệt lưu ý.
Trong video, người hướng dẫn sử dụng đồng hồ ở chế độ giống diode/continuity và so sánh ba nhánh Hall. Hai nhánh cho giá trị tương tự, một nhánh không cho kết quả như vậy nên được nghi ngờ lỗi. Sau khi thay, ba nhánh hiển thị các giá trị gần nhau quanh mức mà video ghi nhận.
Cách này có thể hữu ích như một phép so sánh nhanh trên bo Hall cụ thể, nhưng không nên học thành quy tắc “Hall tốt luôn khoảng 0,6”. Hall sensor là linh kiện điện tử có nhiều kiểu đầu ra và mạch bên trong khác nhau. Giá trị hiển thị ở chế độ diode chỉ phản ánh đặc tính của đường mạch đang đo trên linh kiện cụ thể.
Kiểm tra Hall theo nguyên lý nên làm thế nào?
Thay vì chỉ hỏi “đo được bao nhiêu”, người sửa nên đi theo ba câu hỏi: Hall có nguồn đúng không? Mass có đúng không? Từng output Hall có thay đổi trạng thái khi rotor thay đổi vị trí không?
Đây mới là bản chất của phép kiểm tra chức năng. Khi rotor quay, từ trường thay đổi và ba Hall phải chuyển trạng thái theo một trình tự phù hợp. Nếu một Hall luôn giữ nguyên một mức trong mọi vị trí dù nguồn, mass và dây đều đúng, đó là dấu hiệu cần điều tra thêm.
Người mới không nên tự cấp nguồn thử nếu chưa biết chính xác điện áp Hall yêu cầu, pin nào là VCC, pin nào là GND và cấu trúc output của cảm biến.
Hỏng Hall hay chỉ đứt dây Hall?
Trước khi tháo động cơ, hãy loại trừ phần dây bên ngoài. Một tín hiệu Hall mất không có nghĩa ngay rằng linh kiện bên trong motor đã chết.
Có thể kiểm tra theo trình tự: giắc Hall → dây từ controller tới động cơ → nguồn Hall → mass Hall → ba đường tín hiệu → phần bên trong động cơ nếu cần. Nếu tín hiệu còn tốt ở gần cảm biến nhưng mất tại giắc bên ngoài, lỗi có thể nằm ở dây hoặc đầu nối chứ không phải Hall.
Cách kiểm tra này giúp tránh việc mở động cơ không cần thiết.
Khi nào mới nên tháo động cơ?
Nên tháo khi đã có căn cứ cho thấy lỗi nằm phía trong động cơ hoặc cần kiểm tra cảm biến, dây nội bộ hay cơ khí. Video cho thấy thao tác tháo motor bánh xe khá trực tiếp, nhưng người mới không nên hiểu rằng động cơ nào cũng chỉ cần tháo ốc rồi “đập dứt khoát” là ra.
Cấu tạo từng motor khác nhau về nắp, vòng bi, seal, lực ép và lực hút nam châm. Dùng lực sai vị trí có thể làm hỏng nắp, vòng bi, dây hoặc gây kẹp tay. Do đó, thao tác cơ khí cần dựa trên cấu tạo thực tế của động cơ đang xử lý.
Khi mở động cơ cần chú ý điều gì?
Rotor của động cơ BLDC có nam châm vĩnh cửu và lực hút có thể khá mạnh. Khi tháo, cần tránh để tay ở vị trí dễ bị kẹp, tránh để dụng cụ kim loại bị hút bất ngờ, không để rotor va mạnh vào stator và hạn chế mạt kim loại bám vào nam châm.
Đây là phần thường bị xem nhẹ khi người mới chỉ tập trung vào cảm biến Hall, nhưng an toàn cơ khí quan trọng không kém phần điện.
Thay Hall có cần đúng loại không?
Có. Không nên lấy một cảm biến ba chân “nhìn giống” rồi hàn vào. Cần quan tâm tới điện áp hoạt động, pinout, kiểu output, đặc tính từ, nhiệt độ làm việc và orientation của linh kiện.
Hall trong động cơ phải hoạt động ổn định trong môi trường có nhiệt độ, rung và từ trường thay đổi. Vì vậy, cùng số chân chưa đủ để chứng minh hai cảm biến thay thế được cho nhau.
Vị trí lắp Hall có quan trọng không?
Rất quan trọng. Hall không chỉ cần hoạt động về điện mà còn phải nằm đúng vị trí tương quan với rotor và stator. Nếu lắp lệch vị trí hoặc sai orientation, controller vẫn có thể nhận tín hiệu nhưng thời điểm chuyển trạng thái không còn phù hợp với commutation.
Nói cách khác, đúng linh kiện nhưng lắp sai vị trí vẫn có thể khiến động cơ chạy giật hoặc không đúng.
Một Hall hỏng có bắt buộc thay cả ba không?
Không có quy tắc bắt buộc như vậy cho mọi trường hợp.
Trong video, người thực hiện chia sẻ kinh nghiệm rằng khi một Hall hỏng thì thường thay cả ba để đồng bộ. Đây có thể là lựa chọn hợp lý trong một số trường hợp, ví dụ cả ba cảm biến cùng tuổi, đã phải mở motor và chi phí linh kiện thấp hơn đáng kể so với công tháo lắp lại.
Tuy nhiên, điều đó không có nghĩa một Hall chết thì nhất định phải thay cả ba. Quyết định nên dựa trên tình trạng thực tế, model cảm biến, độ tin cậy mong muốn và chi phí sửa chữa.
Khi hàn Hall cần chú ý gì?
Trước khi hàn phải xác định đúng nguồn, mass và ba tín hiệu. Không đảo VCC/GND, không tạo cầu thiếc giữa các chân và không để dây chạm rotor. Mối hàn cần chắc về cơ học nhưng không tác động nhiệt quá lâu lên linh kiện.
Sau khi hàn xong nên kiểm tra lại trước khi đóng động cơ. Nếu đợi lắp kín motor rồi mới phát hiện sai dây, bạn sẽ phải tháo lại toàn bộ.
Kiểm tra gì sau khi thay Hall?
Không chỉ nhìn mối hàn. Cần xác nhận rằng nguồn và mass không chập, ba đường tín hiệu không chập nhau hoặc đứt, dây pha không bị ảnh hưởng trong quá trình sửa và phần cơ khí quay bình thường.
Nếu có điều kiện, nên kiểm tra từng tín hiệu Hall có thay đổi khi rotor được xoay. Sau đó mới lắp motor hoàn chỉnh lên xe để kiểm tra vận hành thực tế.
Ba giá trị đo gần giống nhau có đủ kết luận Hall tốt không?
Chưa đủ.
Nếu ba nhánh đo bằng diode-test cho giá trị gần nhau, điều đó cho thấy chúng có hành vi tương tự trong phép đo đó. Nhưng phép đo này chưa chứng minh được Hall chuyển trạng thái đúng theo vị trí rotor, timing có đúng hay controller có đọc đúng hay không.
Do đó, sau khi thay linh kiện, kiểm tra chức năng thực tế vẫn là bước quan trọng nhất.
Xe ngập nước rồi bị giật có phải Hall hỏng không?
Có thể, nhưng không nên kết luận chỉ từ việc xe từng ngập nước. Nước và độ ẩm có thể gây vấn đề ở giắc Hall, dây pha, dây Hall, mối nối, cách điện hoặc controller.
Nếu đã mở motor và thấy nước xâm nhập, cần xử lý cả nguyên nhân nước vào chứ không chỉ thay cảm biến. Nếu không, lỗi có thể quay lại.
Quy trình khoanh vùng khi xe giật hoặc khó khởi động
Người mới có thể suy nghĩ theo thứ tự: nguồn có bình thường không → dây pha và giắc có tốt không → Hall có nguồn và mass không → ba tín hiệu Hall có thay đổi không → thứ tự pha/Hall có phù hợp không → controller có hoạt động đúng không → chỉ mở motor khi có căn cứ lỗi bên trong.
Cách này giúp tránh tình trạng vừa thấy xe rung là tháo motor và thay Hall ngay.
Sơ đồ cần nhớ sau Bài 9
Hãy nhớ chuỗi này:
Rotor nam châm → ba cảm biến Hall → ba tín hiệu vị trí → controller → điều khiển ba pha → động cơ quay.
Đây là phần quan trọng nhất của Bài 9. Khi hiểu được chuỗi đó, bạn sẽ biết tại sao lỗi ở Hall có thể ảnh hưởng đến cách động cơ khởi động và chạy, nhưng đồng thời cũng hiểu rằng Hall chỉ là một phần trong toàn bộ hệ thống.
Bài 9 chưa dạy những gì?
Bài này chưa đi sâu vào góc Hall 60°/120°, bảng commutation đầy đủ, phase–Hall matching, sensorless control, FOC, back-EMF, kiểm tra MOSFET controller, đo cuộn dây pha hoặc phân tích tín hiệu bằng oscilloscope.
Những nội dung đó nên được học thành bài riêng sau khi bạn đã chắc nguyên lý Hall cơ bản.
Câu hỏi thường gặp về cảm biến Hall động cơ xe điện
Cảm biến Hall động cơ xe điện dùng để làm gì?
Hall cung cấp thông tin vị trí rotor cho controller trong hệ BLDC sensored để controller thực hiện commutation đúng thời điểm.
Vì sao động cơ thường có ba Hall?
Ba cảm biến tạo ra tổ hợp tín hiệu giúp controller xác định vùng vị trí rotor trong động cơ BLDC ba pha.
Vì sao ba Hall thường có năm dây?
Một cấu hình phổ biến dùng chung một nguồn, một mass và ba dây output riêng cho ba cảm biến.
Hall hỏng có làm xe giật không?
Có thể, nhưng xe giật còn có thể liên quan dây pha, controller, giắc, nguồn Hall hoặc thứ tự pha–Hall.
Đo Hall được khoảng 0,6 có nghĩa là tốt không?
Không thể dùng 0,6 làm tiêu chuẩn chung. Đây chỉ có thể là giá trị trong phép đo diode của một bo cụ thể. Muốn đánh giá chức năng nên kiểm tra nguồn, mass và sự thay đổi trạng thái của output Hall.
Một Hall hỏng có cần thay cả ba không?
Không bắt buộc. Thay cả ba có thể là lựa chọn sửa chữa trong một số trường hợp nhưng cần dựa trên tình trạng và loại linh kiện thực tế.
Có thể thay Hall bằng loại ba chân bất kỳ không?
Không. Phải kiểm tra pinout, điện áp, kiểu output, đặc tính từ và điều kiện nhiệt độ.
Thay Hall rồi motor vẫn giật thì sao?
Cần kiểm tra lại pinout, vị trí Hall, dây tín hiệu, thứ tự phase–Hall, controller và các phần còn lại. Có thể nguyên nhân ban đầu không chỉ nằm ở Hall.
Ghi nhớ sau Bài 9
Sau khi xem video và đọc bài, hãy nhớ: Hall dùng để báo vị trí rotor; ba Hall thường dùng chung nguồn và mass rồi đưa ra ba tín hiệu; màu dây không phải chuẩn chung; giá trị khoảng 0,6 trong video không phải tiêu chuẩn Hall tốt; một Hall hỏng không đồng nghĩa bắt buộc thay cả ba; sau sửa cần kiểm tra cả tín hiệu lẫn hoạt động thực tế.
Tại Xe Điện Thành Tùng, chúng tôi muốn người học chuyển từ cách nghĩ “xe giật chắc chết mắt Hall” sang cách chẩn đoán có trình tự: Hall có nguồn không, mass có đúng không, ba tín hiệu có chuyển trạng thái không, dây có tốt không và controller có nhận đúng tín hiệu hay không.
Đó là sự khác nhau giữa đoán lỗi và chẩn đoán lỗi.
Hiểu nguyên lý → kiểm tra tín hiệu → khoanh vùng → tháo sửa khi có căn cứ → kiểm tra lại sau sửa.
